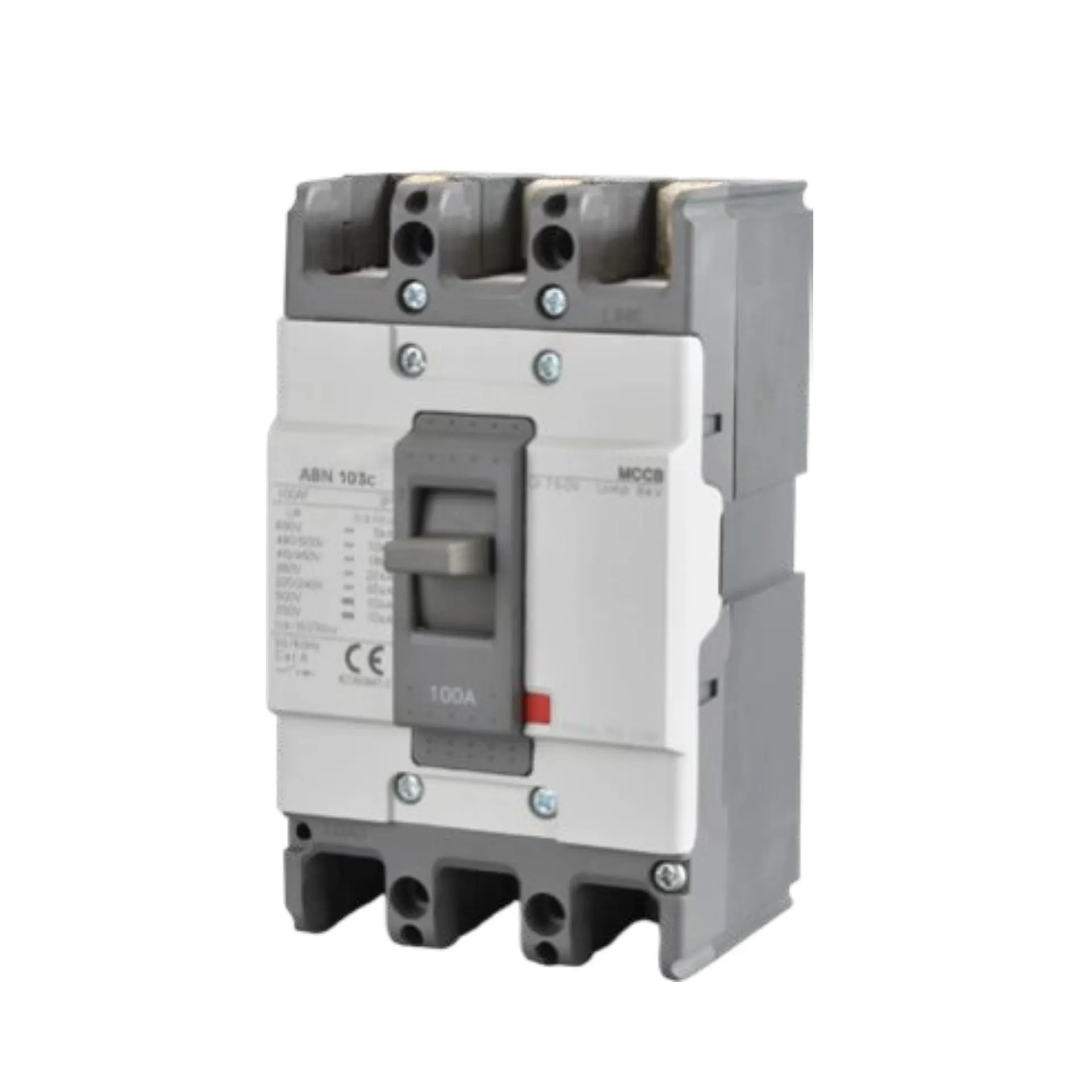

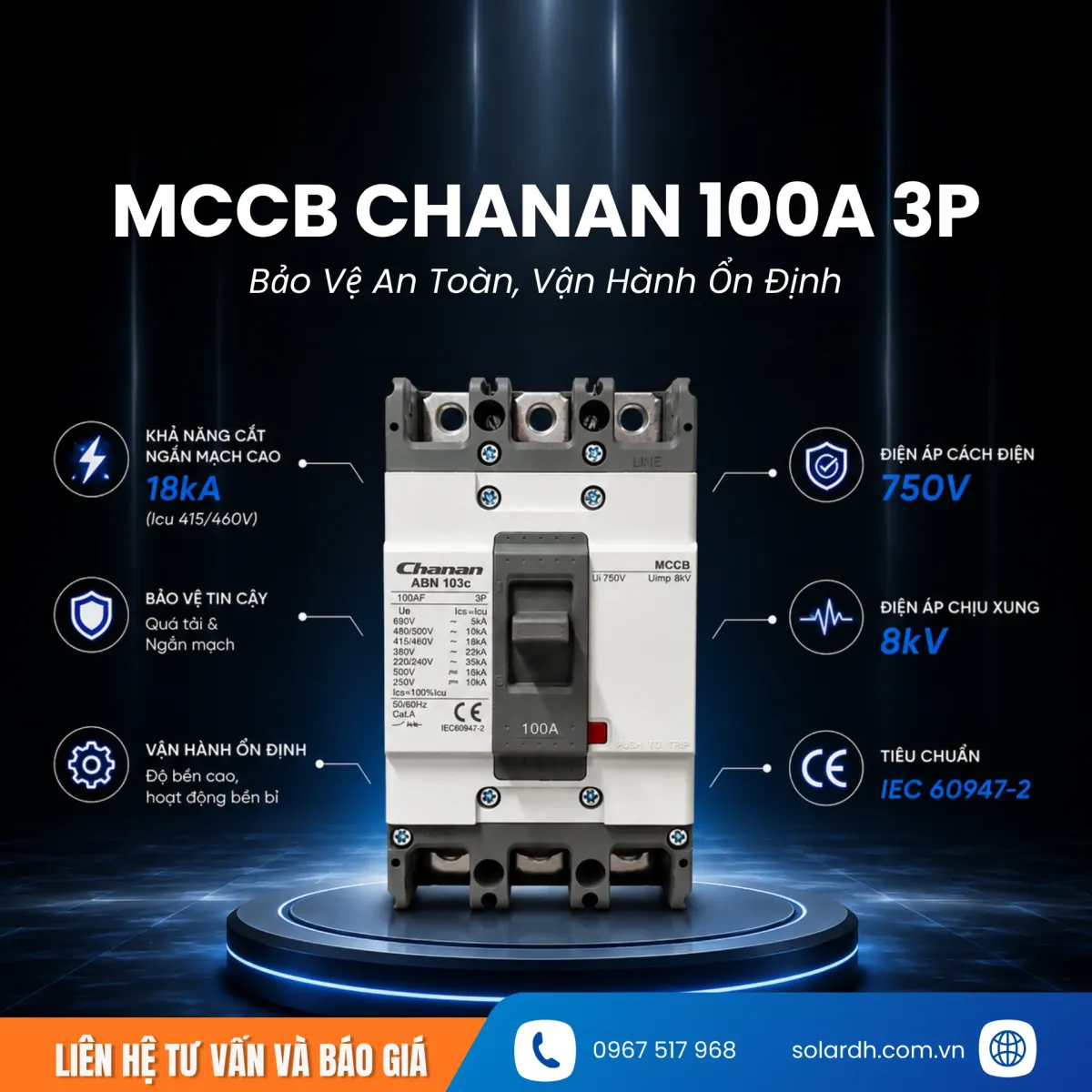

MCCB 100A 3P Chanan là thiết bị bảo vệ điện 3 pha được sử dụng phổ biến trong tủ điện công nghiệp, hệ thống máy móc và động cơ công suất lớn. Sản phẩm có chức năng đóng cắt nguồn điện an toàn, hạn chế rủi ro quá tải và ngắn mạch, đồng thời đảm bảo hệ thống vận hành ổn định, an toàn và bền bỉ trong quá trình sử dụng.
Thông Số Kỹ Thuật MCCB 100A 3P Chanan
- Model: ABN103c
- Thương hiệu: Chanan
- Dòng khung (Frame Size): 100AF
- Số cực: 3P
- Dòng điện định mức (In): 100A
- Điện áp làm việc định mức (Ue): AC 690V
- Điện áp DC định mức: 500V
- Điện áp cách điện định mức (Ui): 750V
- Điện áp chịu xung định mức (Uimp): 8kV
- Khả năng cắt ngắn mạch cực đại (Icu):
- 690V: 5kA
- 480/500V: 10kA
- 415/460V: 18kA
- 380V: 22kA
- 220/250V: 35kA
- DC 500V (3P): 10kA
- DC 250V (2P): 10kA
- Độ bền cơ khí: 25.000 lần đóng cắt
- Độ bền điện: 10.000 lần đóng cắt
- Cấp bảo vệ dịch vụ (Ics): 100% Icu
- Chức năng bảo vệ: Quá tải, ngắn mạch
- Kích thước (mm): 75 x 130 x 60
- Tiêu chuẩn áp dụng: IEC 60947-2
Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế Của MCCB Chanan 100A 3P
Nguyên Lý Hoạt Động
MCCB 100A 3P Chanan hoạt động dựa trên cơ chế đóng cắt và bảo vệ mạch điện tự động khi phát hiện sự cố quá tải hoặc ngắn mạch trong hệ thống điện 3 pha.
- Khi hệ thống hoạt động bình thường: Dòng điện đi qua MCCB ổn định ở mức cho phép, thiết bị duy trì trạng thái đóng để cấp điện liên tục cho tải.
- Khi xảy ra quá tải: Dòng điện vượt quá mức định mức 100A trong một khoảng thời gian nhất định sẽ làm bộ bảo vệ nhiệt tác động, MCCB 100A 3P Chanan tự động ngắt mạch nhằm bảo vệ dây dẫn và thiết bị điện khỏi hiện tượng quá nhiệt.
- Khi xảy ra ngắn mạch: Dòng điện tăng đột ngột ở mức rất cao, bộ bảo vệ từ của MCCB sẽ tác động tức thời để ngắt nguồn điện nhanh chóng, hạn chế cháy nổ và hư hỏng hệ thống.
Sau khi xử lý sự cố, người dùng có thể thao tác đóng lại MCCB để hệ thống hoạt động bình thường.
Ứng Dụng Thực Tế Của MCCB Chanan 100A 3P
MCCB Chanan 100A 3P được sử dụng rộng rãi trong các hệ thống điện 3 pha nhờ khả năng bảo vệ quá tải và ngắn mạch hiệu quả. Với độ ổn định cao và khả năng đóng cắt an toàn, sản phẩm phù hợp cho nhiều công trình dân dụng và công nghiệp.
Tủ điện công nghiệp
Sử dụng để bảo vệ nguồn cấp chính hoặc các nhánh tải trong tủ điện nhà xưởng, xưởng cơ khí, dây chuyền sản xuất và hệ thống máy móc công suất lớn.
Hệ thống điện mặt trời
Được dùng để bảo vệ inverter, tủ AC, hệ thống lưu trữ và các thiết bị điện trong hệ thống điện mặt trời hòa lưới hoặc hybrid.
Hệ thống động cơ 3 pha
MCCB giúp bảo vệ động cơ khỏi sự cố quá tải, ngắn mạch và đảm bảo quá trình vận hành ổn định, an toàn.
Công trình thương mại và dân dụng
Ứng dụng trong các tòa nhà, trung tâm thương mại, khách sạn, nhà hàng hoặc công trình có sử dụng nguồn điện 3 pha công suất lớn.
Hệ thống trạm sạc xe điện
Được lắp đặt trong tủ điện cấp nguồn cho trạm sạc EV nhằm đảm bảo an toàn điện và hạn chế rủi ro khi vận hành liên tục.
Hệ thống máy phát điện
Sử dụng để đóng cắt và bảo vệ nguồn điện từ máy phát, giúp hệ thống hoạt động ổn định khi mất điện lưới.
Mua MCCB 100A 3P Chanan Chính Hãng Ở Đâu?
Solar DH là đơn vị chuyên cung cấp thiết bị điện và phụ kiện Chanan chính hãng tại Việt Nam, mang đến đa dạng giải pháp đấu nối điện an toàn và chất lượng cho khách hàng.
MCCB 100A 3P Chanan do Solar DH phân phối được nhập trực tiếp từ hãng Chanan, toàn bộ sản phẩm đều có
Hệ thống Solar DH cung cấp đầy đủ các phụ kiện năng lượng
Tham khảo thêm các sản phẩm Chanan:
