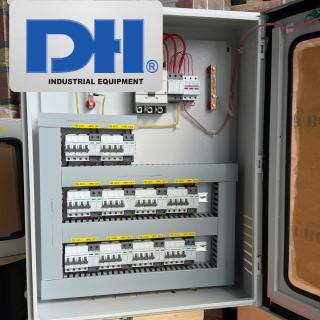

Tủ Điện Mặt Trời 110kW On Grid 10 String Chanan

Mã sản phẩm:
Tủ điện DC 110kW
- 1 MCCB 250A 3 pha 3 cực Chanan
- 1 SPD AC 275V 3 cực Chanan
- 3 bộ đế + ruột cầu chì + đèn báo đỏ vàng xanh
- 10 MCB DC 32A 1000V 4P
- 10 SPD DC 1000V
- 1 thanh đồng cái PE 150x15mm
- 1 thanh đồng cái N 150x15mm
- Bảo hành thiết bị: 1 năm
Lượt xem:
1
Giá:
Liên hệ

Thông tin sản phẩm
Bình luận

Tủ điện mặt trời 110kW On Grid là thiết bị rất quan trọng, trong hệ thống điện mặt trời. Trên thực tế, đây lại là "lá chắn" giúp bảo vệ toàn bộ hệ thống pin mặt trời và inverter trước các sự cố như quá dòng, ngắn mạch hay sét lan truyền.

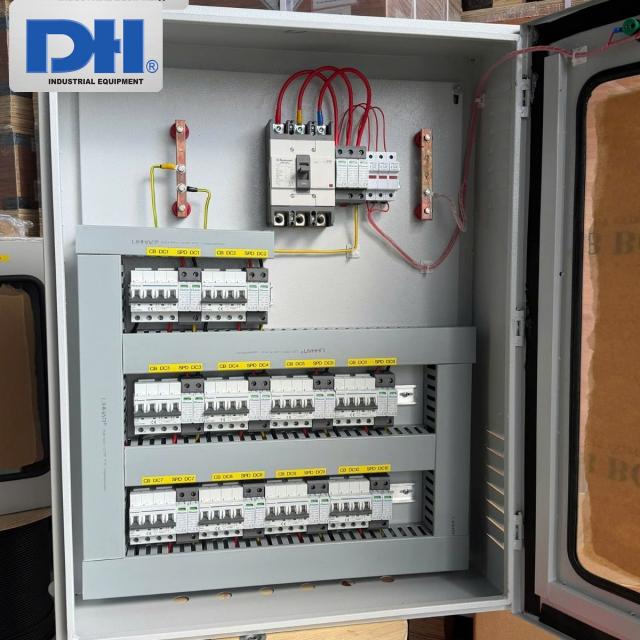

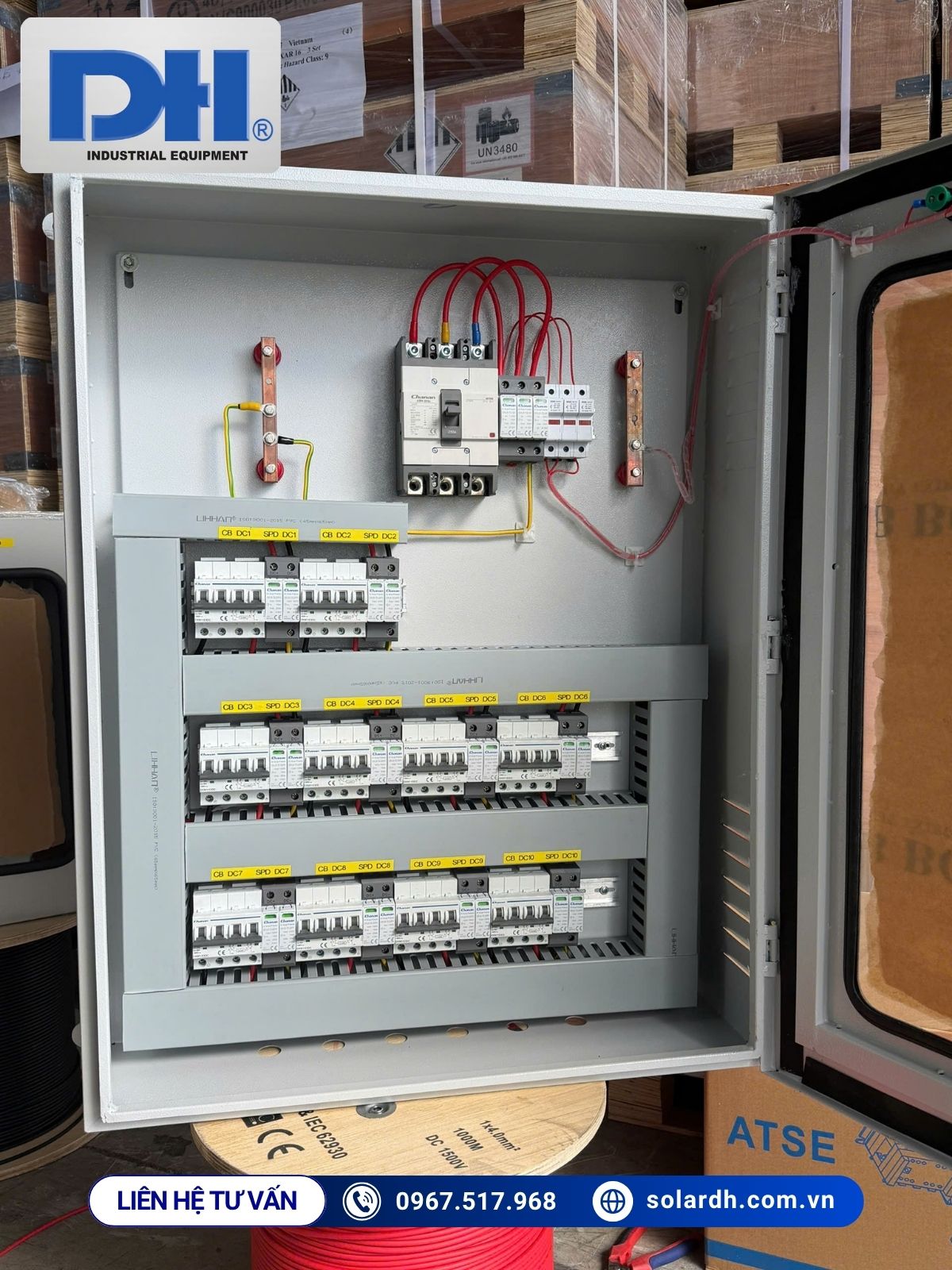

Mới đây, đội ngũ kỹ sư Solar DH đã hoàn thiện tủ điện DC On-Grid 110kW 3 pha - 10 String, cho một dự án điện mặt trời doanh nghiệp. Toàn bộ thiết bị đóng cắt được lựa chọn từ thương hiệu Chanan, kết hợp quy trình lắp ráp, kiểm tra và đánh số thiết bị theo tiêu chuẩn nội bộ của DH nhằm đảm bảo tính an toàn, thuận tiện trong vận hành và bảo trì.

Tổng Quan Cấu Hình Tủ Điện Mặt Trời 110kW On Grid

Tủ được thiết kế cho hệ thống điện mặt trời On-Grid khoảng 110kWp, sử dụng 10 chuỗi pin (10 String) cho inverter công suất lớn. Danh sách thiết bị gồm:

Thiết bị	Số lượng
MCCB AC Chanan 250A 3P	1
SPD AC Chanan 275V 3P	1
Bộ đế cầu chì AC	3
Ruột cầu chì AC	1
Đèn báo pha đỏ - vàng - xanh	1
MCB DC Chanan 32A 1000V 4P	10
SPD DC Chanan 1000V	10
Thanh đồng PE 150×15mm	1
Thanh đồng N 150×15mm	1

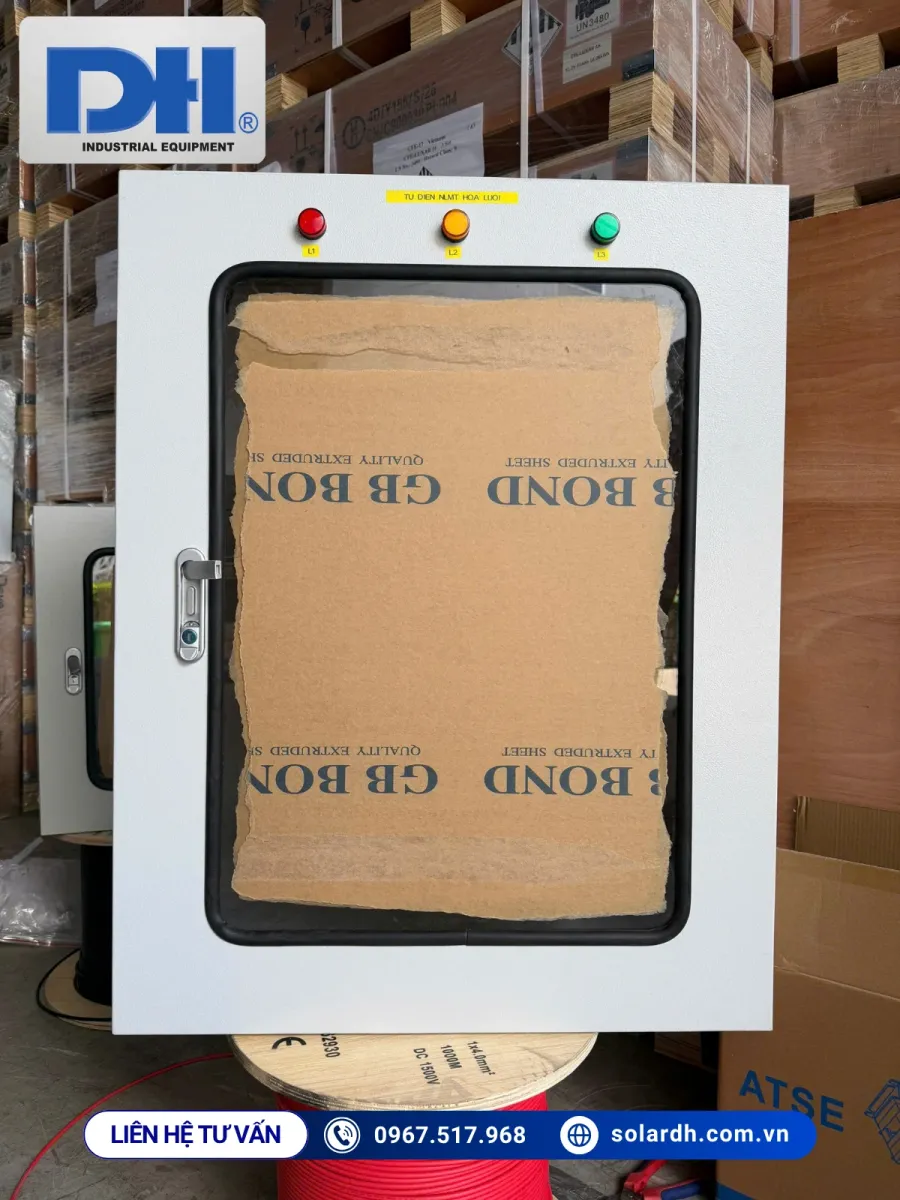

Vỏ tủ thép sơn tĩnh điện	1

Vì Sao Solar DH Chọn Thiết Kế 10 String?

Tủ điện mặt trời 110kW On Grid được kỹ thuật DH thiết kế 10 String, theo nhu cầu lắp đặt và khảo sát hướng mái và số lượng tấm pin dự kiến lắp. Một trong những câu hỏi mà khách hàng thường đặt ra là: "Có nhất thiết mỗi String phải có CB và SPD riêng không?"

Câu trả lời là Có, đặc biệt với hệ thống trên 100kWp.Theo kinh nghiệm triển khai nhiều dự án điện mặt trời cho nhà máy, doanh nghiệp thì việc tách riêng từng chuỗi pin mang lại nhiều lợi ích:

Phát hiện nhanh String gặp sự cố.
Không ảnh hưởng đến các chuỗi pin còn lại.
Dễ dàng bảo trì từng nhánh.
Hạn chế rủi ro cháy lan.
Giảm thời gian dừng hệ thống.

Đây cũng là cấu hình được nhiều đơn vị EPC áp dụng cho các dự án công nghiệp hiện nay.

Phân Tích Chi Tiết Từng Thiết Bị Trong Tủ Điện Mặt Trời 110kW On Grid

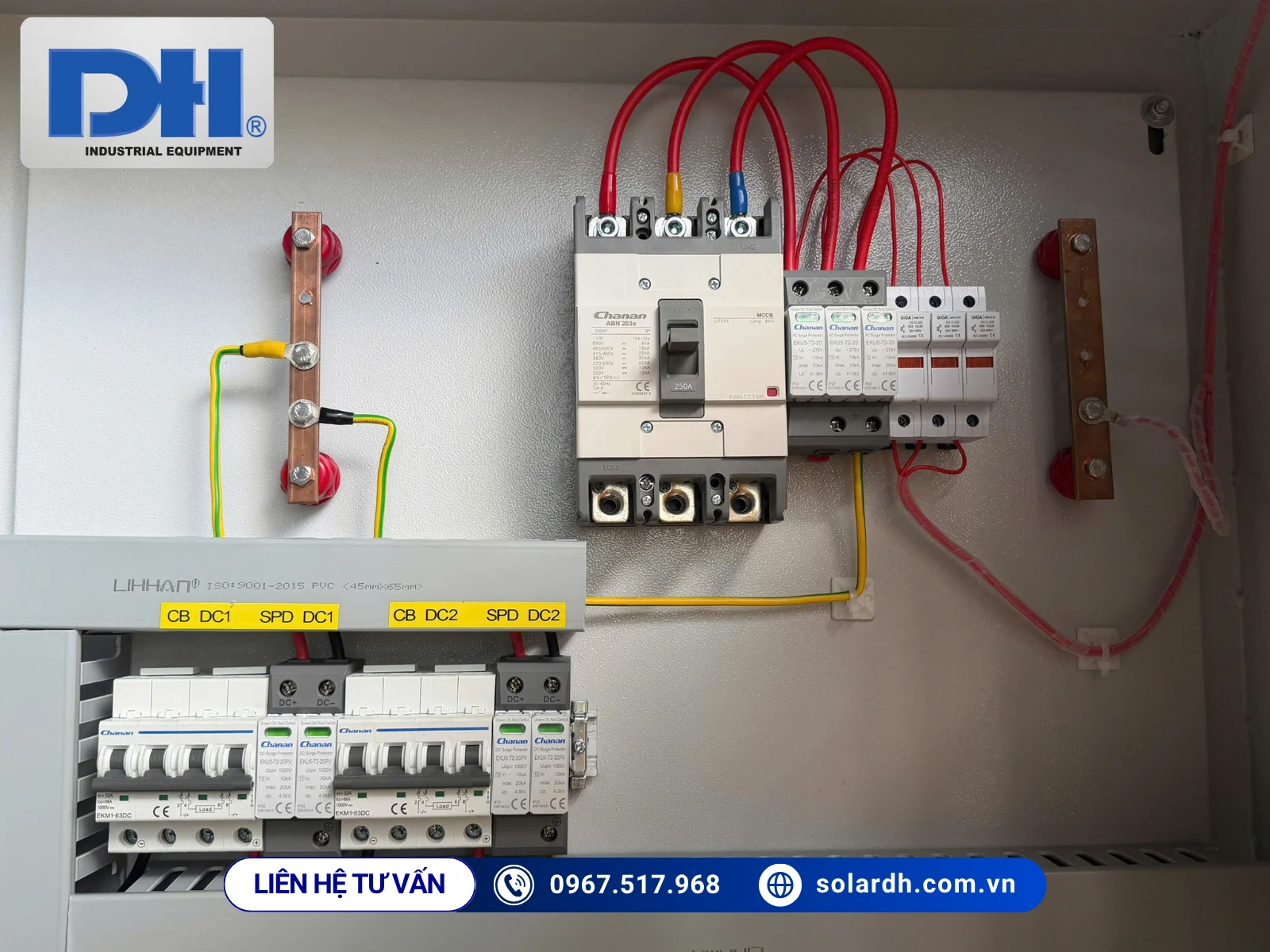

MCCB Chanan 250A 3 Pha 3 Cực – Thiết Bị Đóng Cắt Tổng

Đây là thiết bị có kích thước lớn nhất trong tủ. MCCB 250A 3P đảm nhận nhiệm vụ:

Đóng cắt toàn bộ nguồn AC.
Bảo vệ quá tải.
Bảo vệ ngắn mạch.
Cách ly nguồn khi bảo trì.

Đối với hệ thống 110kW, MCCB tổng đóng vai trò như "công tắc chính", giúp kỹ thuật viên có thể cô lập toàn bộ hệ thống nhanh chóng trong trường hợp cần xử lý sự cố hoặc bảo dưỡng định kỳ. Chúng tôi luôn lựa chọn MCCB có dòng định mức phù hợp với dòng làm việc thực tế, và có dự phòng nhất định để đảm bảo vận hành ổn định trong điều kiện nhiệt độ môi trường cao.

SPD AC Chanan 275V 3P – Bảo Vệ Inverter Khỏi Sét Lan Truyền

Sau inverter, nguy cơ lớn nhất không phải là quá tải mà là xung điện áp do sét lan truyền. Vì vậy, tủ điện mặt trời 110kW On Grid được trang bị SPD AC Chanan 275V 3P, có nhiệm vụ:

Triệt tiêu xung điện áp.
Bảo vệ inverter on grid.
Bảo vệ các thiết bị điện khác.
Giảm nguy cơ hỏng bo mạch.

Đây là lớp bảo vệ quan trọng, đối với các khu vực thường xuyên có mưa giông.

Tủ điện mặt trời 110kW ON Grid Trang Bị Bộ Đế Cầu Chì Và Đèn Báo Pha

Tủ sử dụng 3 đế cầu chì, 3 ruột cầu chì và đèn báo L1 - L2 - L3. Ngoài chức năng bảo vệ mạch đèn báo, hệ thống đèn pha còn giúp kỹ thuật viên nhận biết nhanh tình trạng nguồn điện ngay từ bên ngoài tủ mà không cần mở cửa kiểm tra.

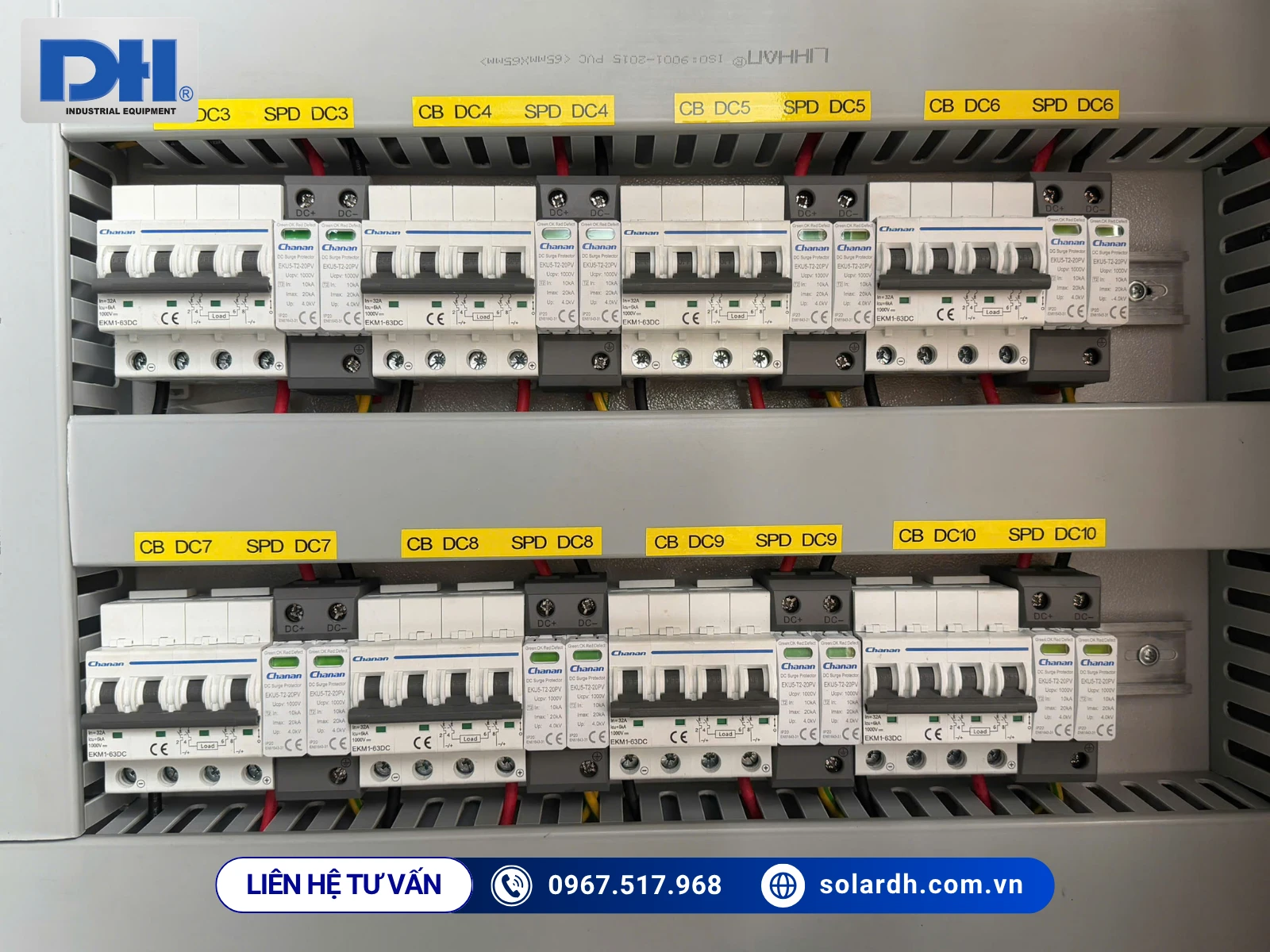

10 MCB DC Chanan 32A 1000V 4P

Đây là nhóm thiết bị chiếm nhiều không gian nhất trong tủ điện mặt trời 110kW On Grid. Mỗi String pin mặt trời đều được bảo vệ bởi 1 MCB 32A 1000V 4P, nhờ đó có thể cô lập từng String, bảo vệ quá dòng, ngắn mạch....Một ưu điểm trong quá trình lắp ráp là toàn bộ MCB đều được đánh số từ DC1 đến DC10, giúp việc kiểm tra nhanh chóng và hạn chế nhầm lẫn khi vận hành.

10 SPD DC 1000V – Lớp Bảo Vệ An Toàn

Nhiều người chỉ quan tâm đến SPD AC nhưng trên thực tế, SPD DC còn quan trọng hơn. Điện áp từ chuỗi pin có thể lên đến 1000VDC và chịu ảnh hưởng trực tiếp từ môi trường. Nếu xảy ra xung sét cảm ứng thì inverter có thể hư hỏng. Ngoài ra, các thiết bị điện tử khác trong tủ điện mặt trời 110kW On Grid bị đánh hỏng, tốn rất nhiều chi phí sửa chữa hoặc thay mới. Chính vì vậy, Solar DH bố trí mỗi String 1 SPD DC 1000V, thay vì chỉ lắp SPD tổng.

Đây là giải pháp giúp tăng khả năng bảo vệ và giảm thiểu rủi ro cho toàn bộ hệ thống.

Thanh Đồng PE Và Thanh Đồng N

Tủ điện mặt trời 110kW On Grid sử dụng 1 thanh đồng PE 150 × 15 mm và 1 thanh đồng N 150 × 15 mm. Thanh đồng được gia công chắc chắn, giúp:

Gom dây tiếp địa.
Gom dây trung tính.
Giảm điện trở tiếp xúc.
Tăng khả năng chịu dòng.
Đảm bảo độ ổn định lâu dài.

Theo kinh nghiệm của đội ngũ kỹ sư DH, thanh đồng là chi tiết nhỏ nhưng ảnh hưởng lớn đến độ bền của tủ điện năng lượng mặt trời. Nếu sử dụng thanh đồng mỏng hoặc chất lượng thấp, các điểm đấu nối dễ phát nhiệt sau thời gian dài vận hành.

Solar DH – Thiết Kế Và Lắp Ráp Tủ Điện Theo Yêu Cầu

Trong quá trình kiểm tra các hệ thống điện mặt trời đã vận hành nhiều năm, chúng tôi thường gặp một số lỗi phổ biến như:

Không đánh số String, gây mất nhiều thời gian khi kiểm tra.
Chỉ lắp SPD tổng mà không có SPD cho từng chuỗi pin.
Thanh đồng có tiết diện nhỏ dẫn đến phát nhiệt.
Đi dây chồng chéo, khó bảo trì.
Không bố trí tiếp địa đúng kỹ thuật.

Đó cũng là lý do Solar DH luôn xây dựng tủ điện mặt trời theo hướng an toàn – khoa học – dễ bảo trì, thay vì chỉ đáp ứng yêu cầu tối thiểu để đưa hệ thống vào vận hành. Bên cạnh việc phân phối inverter, pin lưu trữ và tấm pin năng lượng mặt trời, Solar DH còn trực tiếp thiết kế và lắp ráp tủ điện theo yêu cầu, cho các dự án điện mặt trời dân dụng và công nghiệp. Mỗi sản phẩm đều được đội ngũ kỹ sư kiểm tra kỹ lưỡng, trước khi bàn giao nhằm đảm bảo khả năng vận hành ổn định, an toàn và thuận tiện trong suốt vòng đời của hệ thống.

Liên hệ Solar DH tư vấn và nhận báo giá tủ điện mặt trời 110kW On Grid ngay!
