Cáp điện mặt trời DC 4mm² H1Z2Z2-K PNTECH là loại cáp chuyên dụng cho hệ thống điện mặt trời. Dây sử dụng ruột đồng mạ thiếc Class 5, cách điện và vỏ XLPO không halogen, ít khói và có khả năng chống cháy. Cáp có điện áp định mức DC 1.500V, dải nhiệt độ làm việc -40°C đến +90°C, công nghệ liên kết ngang bằng chùm tia điện tử và đáp ứng EN 50618:2014. Đây là lựa chọn lý tưởng cho hệ thống điện mặt trời của bạn.

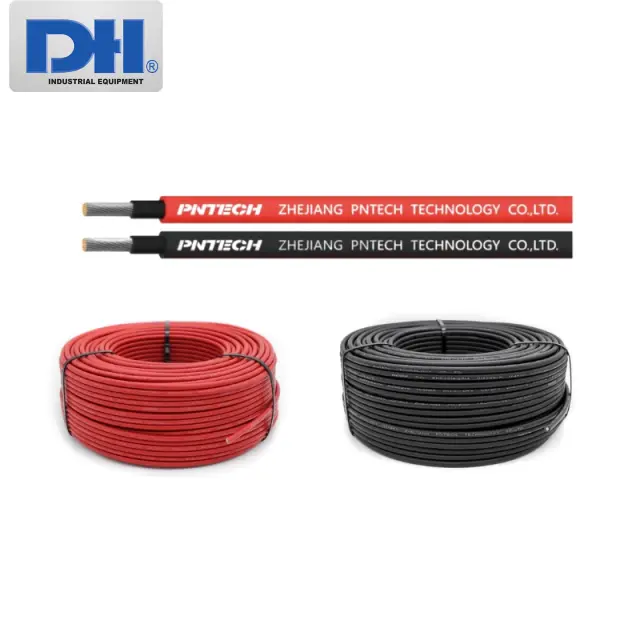

Cáp Điện Mặt Trời DC 4 mm² H1Z2Z2-K PNTECH Là Gì?
Cáp điện mặt trời DC 4mm² PNTECH Model H1Z2Z2-K là loại cáp chuyên dụng cho hệ thống điện mặt trời, được sử dụng để kết nối các thành phần trên mạch điện một chiều (DC) của hệ thống PV. Sản phẩm sử dụng ruột đồng mạ thiếc Class 5, lớp cách điện và vỏ ngoài bằng XLPO, điện áp định mức phía DC lên đến 1.500V. Cáp được thiết kế theo EN 50618:2014, phù hợp cho các hệ thống điện mặt trời dân dụng, thương mại và công nghiệp khi được lựa chọn theo đúng yêu cầu thiết kế.
Theo thông tin kỹ thuật từ PNTECH, dòng H1Z2Z2-K còn sử dụng công nghệ electron beam cross-linked, vật liệu XLPO có đặc tính ít khói, không halogen và chống cháy, cùng khả năng đáp ứng các thử nghiệm liên quan đến UV, ozone, nhiệt và điều kiện sử dụng ngoài trời.
.webp)
Cần mua dây cáp điện mặt trời 4mm² H1Z2Z2-K cho công trình?
Liên hệ Solar DH 0967 517 968 để được tư vấn quy cách, số lượng và báo giá theo nhu cầu thực tế.
Xem thêm: DH hoàn thiện lắp đặt 2 hệ thống điện mặt trời 6kW
Thông Số Kỹ Thuật Cáp H1Z2Z2-K PNTECH
- Model: H1Z2Z2-K
- Quy cách: 1×4mm²
- Loại cáp: Cáp điện mặt trời DC
- Ruột dẫn: Đồng mạ thiếc, Class 5
- Cách điện: XLPO
- Vỏ cáp: XLPO
- Điện áp định mức DC: 1.500V
- Điện áp định mức AC: 1.000V
- Nhiệt độ làm việc: -40°C đến +90°C
- Nhiệt độ tối đa tại ruột dẫn: 120°C
- Điện trở ruột dẫn tại 20°C : ≤ 5,09 Ω/km
- Bán kính uốn tối thiểu: 5 × đường kính cáp
- Tiêu chuẩn: EN 50618:2014
- Công nghệ: Electron Beam Cross-linked
- Đặc tính vật liệu: Low Smoke – Halogen Free – Flame Retardant
- Tuổi thọ: 25 năm
.webp)
Cấu tạo cáp DC 4mm² H1Z2Z2-K
Có thể hình dung cấu tạo cơ bản của Cáp điện mặt trời DC 4mm² từ trong ra ngoài:
1. Ruột dẫn đồng mạ thiếc đóng vai trò dẫn điện, sử dụng đồng mạ thiếc với kết cấu Class 5.
2. Lớp cách điện XLPO bao quanh ruột dẫn, giúp cách ly phần dẫn điện với lớp vỏ bên ngoài.
3. Lớp vỏ XLPO là lớp bảo vệ bên ngoài, được thiết kế với các đặc tính phù hợp cho ứng dụng lắp tấm pin mặt trời như ít khói, không halogen và chống cháy.
Cấu trúc này giúp cáp H1Z2Z2-K đáp ứng các yêu cầu đặc thù của hệ thống điện mặt trời, nơi cáp phải làm việc lâu dài trong điều kiện điện áp DC cao và môi trường ngoài trời.
Cáp điện mặt trời DC 4mm² H1Z2Z2-K có tuổi thọ bao lâu?
Theo thông tin sản phẩm được cung cấp, H1Z2Z2-K có tuổi thọ lý thuyết 25 năm. Tuy nhiên, tuổi thọ thực tế của cáp không chỉ phụ thuộc vào bản thân vật liệu mà còn liên quan đến:
- Chất lượng sản phẩm.
- Điều kiện nhiệt độ.
- Mức độ tiếp xúc với UV.
- Phương pháp lắp đặt.
- Bán kính uốn.
- Tình trạng đầu nối.
- Tác động cơ học.
- Điều kiện vận hành của toàn bộ hệ thống.
Vì vậy, thi công đúng kỹ thuật có vai trò quan trọng không kém việc lựa chọn cáp đạt tiêu chuẩn.
Xem thêm một số loại dây cáp điện mặt trời:
5 Ưu Điểm Nổi Bật Của Dây Cáp Điện Mặt Trời 4mm² H1Z2Z2-K
- Cáp điện mặt trời DC 4mm² H1Z2Z2-K có điện áp định mức phía DC lên đến 1.500V, phù hợp với các hệ thống PV sử dụng cấu hình điện áp DC cao. Đây là thông số quan trọng khi lựa chọn cáp cho string pin năng lượng mặt trời, bởi cáp phải có cấp điện áp phù hợp với điện áp tối đa của hệ thống.
- Cáp năng lượng mặt trời H1Z2Z2-K 4mm² sử dụng ruột đồng mạ thiếc, kết cấu Class 5 theo tiêu chuẩn IEC 60228. So với việc chỉ quan tâm đến tiết diện 4 mm², việc kiểm tra vật liệu và cấu tạo ruột dẫn cũng rất quan trọng khi lựa chọn cáp DC cho hệ thống điện mặt trời. Theo thông tin kỹ thuật PNTECH, ruột dẫn của phiên bản 1×4 mm² có cấu tạo nhiều sợi và điện trở DC tối đa ở 20°C khoảng 5,09 Ω/km.
- Cả lớp cách điện và vỏ ngoài của cáp điện mặt trời DC 4mm² H1Z2Z2-K đều sử dụng XLPO – Cross-linked Polyolefin. PNTECH công bố vật liệu XLPO của dòng cáp có đặc tính: Ít khói, không halogen, chống cháy. Đây là một trong những yếu tố giúp H1Z2Z2-K trở thành dòng cáp chuyên dụng, thay vì sử dụng các loại dây điện thông thường.
- Cáp DC 4mm² H1Z2Z2-K thường được lắp đặt trên mái nhà, nhà xưởng hoặc khu vực ngoài trời, nơi cáp có thể phải tiếp xúc với ánh nắng, nhiệt độ cao, ozone và sự thay đổi nhiệt độ liên tục. H1Z2Z2-K hoạt động tốt trong dải nhiệt độ -40°C đến +90°C, nên người dùng có thể yên tâm sử dụng.
- Một điểm đáng chú ý là dòng cáp điện mặt trời DC 4mm² H1Z2Z2-K được sản xuất với công nghệ liên kết ngang bằng chùm tia điện tử – Electron Beam Cross-linked. Công nghệ này được sử dụng để tạo cấu trúc liên kết ngang cho vật liệu cách điện và vỏ cáp, đáp ứng các yêu cầu về khả năng chịu nhiệt, cơ học và môi trường theo thiết kế của dòng cáp.
.webp)
Xem thêm: Phụ kiện lắp đặt hệ thống điện mặt trời
Báo Giá Cáp Điện Mặt Trời DC 4mm² H1Z2Z2-K PNTECH
Giá dây cáp phụ thuộc vào số lượng, quy cách đóng gói và thời điểm đặt hàng. Với đơn hàng dự án, Solar DH có thể tư vấn theo tổng khối lượng vật tư cần sử dụng. Bạn đang cần mua cáp H1Z2Z2-K 1×4 mm²? Hãy gửi cho Solar DH: Số lượng cáp cần mua + công suất hệ thống + model inverter + số lượng tấm pin
Đội ngũ Solar DH sẽ hỗ trợ kiểm tra nhu cầu và báo giá cáp điện mặt trời DC 4mm² H1Z2Z2-K phù hợp.
