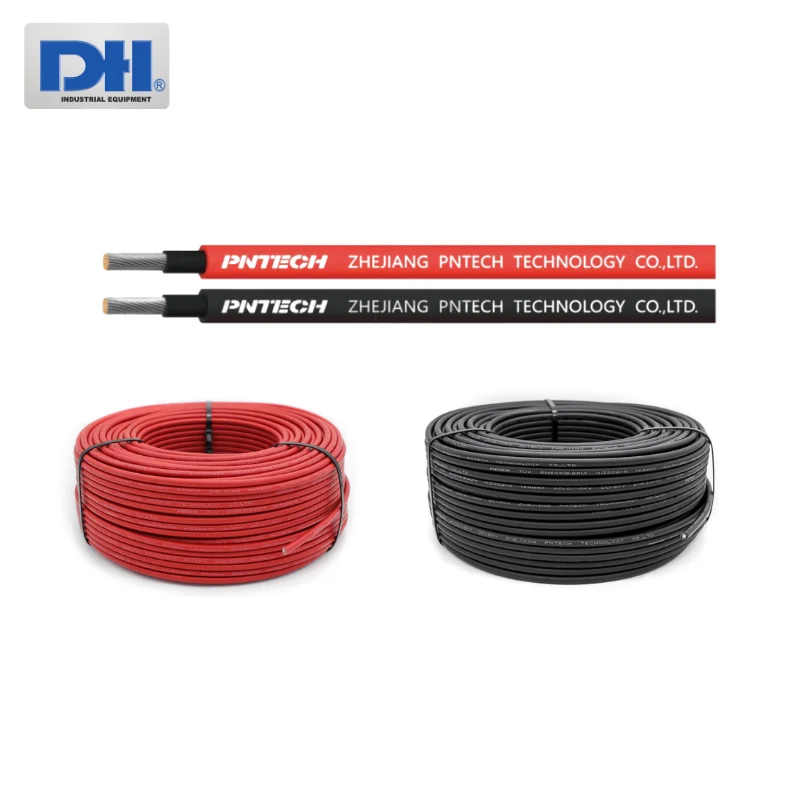

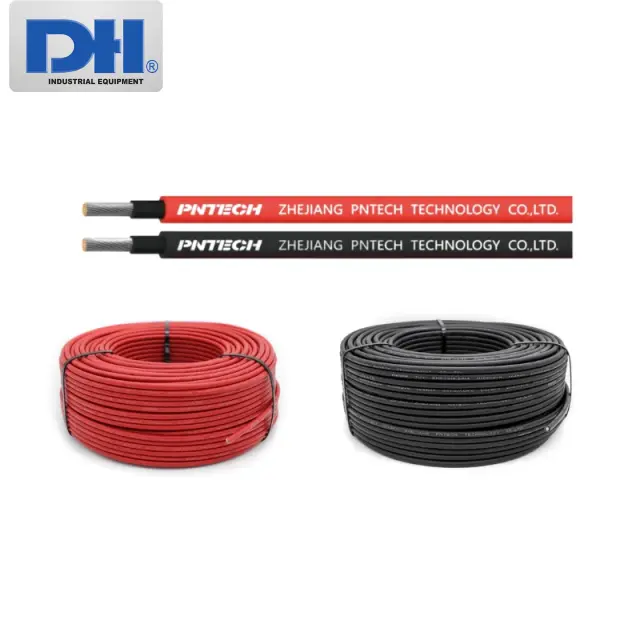

Dây cáp điện mặt trời DC 10mm² H1Z2Z2-K PNTECH là dòng cáp PV chuyên dụng. Sản phẩm được thiết kế ruột đồng mạ thiếc, cách điện và vỏ XLPO, điện áp định mức DC 1.5kV. Sản phẩm được thiết kế theo EN 50618:2014, làm việc trong dải nhiệt độ -40°C đến +90°C, điện trở ruột dẫn ≤ 1,95 Ω/km tại 20°C và tuổi thọ lý thuyết 25 năm. Dây cáp 10mm² PNTECH là lựa chọn đáng cân nhắc cho các hệ thống điện mặt trời có yêu cầu cao về tiết diện dẫn điện và kiểm soát tổn hao trên tuyến DC.
.webp)
Thông Số Kỹ Thuật Dây Cáp Điện Mặt Trời DC 10mm² PNTECH
- Quy cách: 1×10 mm²
- Loại sản phẩm: Cáp điện mặt trời PV DC
- Tiêu chuẩn: EN 50618:2014
- Ruột dẫn: Đồng mạ thiếc
- Kết cấu ruột: TS 80/0,39 ± 0,015 mm
- Đường kính ruột dẫn: 4,0 mm
- Cách điện: XLPO
- Đường kính sau cách điện: 5,5 ± 0,1 mm
- Độ dày cách điện trung bình: ≥ 0,7 mm
- Độ dày cách điện tối thiểu: ≥ 0,53 mm
- Vỏ cáp: XLPO
- Đường kính ngoài: 7,1 ± 0,2 mm
- Độ dày vỏ trung bình: ≥ 0,8 mm
- Độ dày vỏ tối thiểu: ≥ 0,58 mm
- Điện áp định mức: AC 1.000V / DC 1.500V
- Nhiệt độ làm việc: -40°C đến +90°C
- Điện trở ruột dẫn tại 20°C: ≤ 1,95 Ω/km
- Điện trở cách điện tại 20°C: ≥ 489 MΩ·km
- Điện áp thử: AC 6,5kV / DC 15kV – 5 phút
- Điện áp đánh lửa: 7kV
- Nhiệt độ ngắn mạch: ≤ 200°C/5 giây
- Độ bền kéo tối thiểu: ≥ 8,0 N/mm²
- Độ giãn dài tối thiểu: ≥ 125%
- Thử nghiệm cháy: EN 60332-1-2
- Tuổi thọ lý thuyết: 25 năm
- Bảo vệ môi trường: RoHS 2.0
- Quy cách đóng gói: 100m
- Khối lượng đóng gói: 12,7 kg
- Kích thước đóng gói: 30,5 × 10 cm
Khám Phá Các Ưu Điểm Nổi Bật Dây Cáp Điện Mặt Trời DC 10mm² H1Z2Z2-K PNTECH
Tiết diện 10mm², điện trở ruột dẫn thấp
Điểm khác biệt dễ nhận thấy của phiên bản này là tiết diện 10 mm², lớn hơn các lựa chọn 4mm² và 6mm². Cáp có điện trở ruột dẫn ≤ 1,95 Ω/km tại 20°C. Ruột dẫn sử dụng đồng mạ thiếc, cấu tạo TS 80/0,39 ± 0,015 mm, đường kính ruột khoảng 4,0 mm. Dây cáp điện mặt trời DC 10mm² tiết diện lớn kết hợp điện trở ruột dẫn thấp, giúp cáp phù hợp để cân nhắc trong những tuyến DC có yêu cầu cao hơn về khả năng truyền tải và kiểm soát tổn hao.
Dây cáp điện mặt trời DC 10mm² có điện áp DC lên đến 1.500V
H1Z2Z2-K 1×10 mm² có điện áp định mức DC 1.500V và AC 1.000V. Cấp điện áp này phù hợp với nhiều cấu hình hệ thống PV, sử dụng điện áp DC cao. Đây cũng là một trong những thông số quan trọng cần kiểm tra khi lựa chọn cáp cho hệ thống điện mặt trời, bên cạnh tiết diện và khả năng chịu dòng.
Ruột đồng mạ thiếc, kết cấu Class 5
Dây cáp điện mặt trời DC 10mm² sử dụng đồng mạ thiếc làm vật liệu ruột dẫn. Kết cấu của ruột dẫn 10mm² là TS 80/0,39 ± 0,015 mm với đường kính ruột dẫn khoảng 4,0 mm. Việc sử dụng ruột đồng mạ thiếc là đặc điểm phù hợp với yêu cầu của cáp PV, đặc biệt trong các ứng dụng cần cáp hoạt động lâu dài trong môi trường có nhiệt độ và điều kiện ngoài trời thay đổi.
Lớp vỏ cách điện và vỏ đều làm từ vật liệu XLPO
H1Z2Z2-K 1×10 mm² sử dụng XLPO cho cả lớp cách điện và lớp vỏ. Vật liệu XLPO giúp cáp đáp ứng các yêu cầu kỹ thuật của dòng cáp PV H1Z2Z2-K theo tiêu chuẩn công bố.
Chịu nhiệt tốt và đạt tuổi thọ đến 25 năm
PNTECH công bố dây cáp điện mặt trời DC 10mm² H1Z2Z2-K có dải nhiệt độ làm việc -40°C đến +90°C. Trong điều kiện ngắn mạch, nhiệt độ được quy định ở mức ≤200°C trong 5 giây. Đồng thời công bố tuổi thọ lý thuyết 25 năm, đây là yếu tố quan trọng đối với cáp điện mặt trời bởi hệ thống điện mặt trời thường được thiết kế để vận hành dài hạn.
.webp)
Cáp Điện Mặt Trời 10mm² PNTECH Được Ứng Dụng Ở Đâu?
Theo tài liệu PNTECH, dây cáp điện mặt trời DC 10mm² H1Z2Z2-K được định hướng cho nhiều ứng dụng PV như:
- Hệ thống điện mặt trời hộ gia đình.
- Nhà ở sử dụng điện mặt trời.
- Hệ thống PV thương mại.
- Mái nhà công nghiệp.
- Nhà máy điện mặt trời.
- Hệ thống BIPV.
- Hệ thống PV nông nghiệp.
- Hệ thống kết hợp lưu trữ và sạc.
- Các tuyến đi cáp DC trong hệ thống quang điện.
Solar DH Cung Cấp Dây Cáp Điện Mặt Trời DC 10mm² H1Z2Z2-K PNTECH
Solar DH không chỉ cung cấp dây cáp điện mặt trời DC 10mm², mà còn có thể hỗ trợ khách hàng lựa chọn vật tư theo toàn bộ cấu hình hệ thống PV. Dịch vụ Solar DH gồm:
- Tư vấn tiết diện cáp, kiểm tra nhu cầu sử dụng 4mm², 6mm² hay 10mm² dựa trên cấu hình thực tế.
- Tư vấn vật tư đồng bộ: Cáp DC, đầu nối PV, thiết bị bảo vệ DC, inverter và các phụ kiện liên quan.
- Thiết kế hệ thống điện mặt trời, tính toán cấu hình dựa trên nhu cầu sử dụng điện và điều kiện công trình.
- Thi công lắp đặt: Solar DH nhận triển khai hệ thống điện mặt trời theo thiết kế và yêu cầu của từng công trình.
