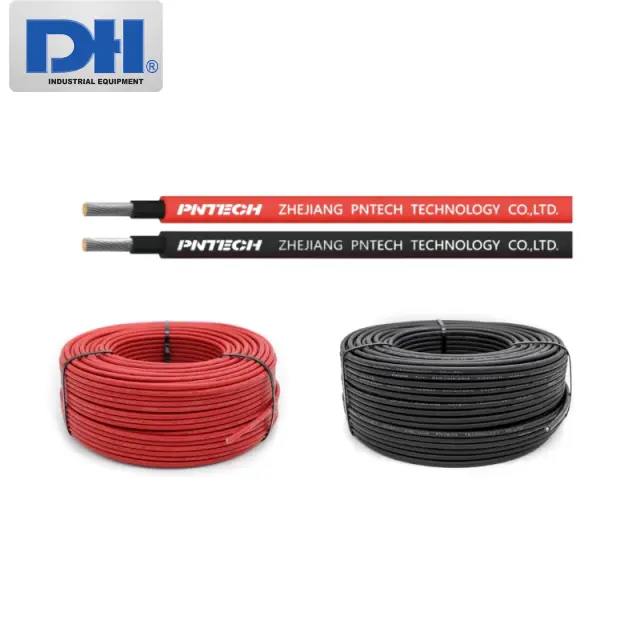

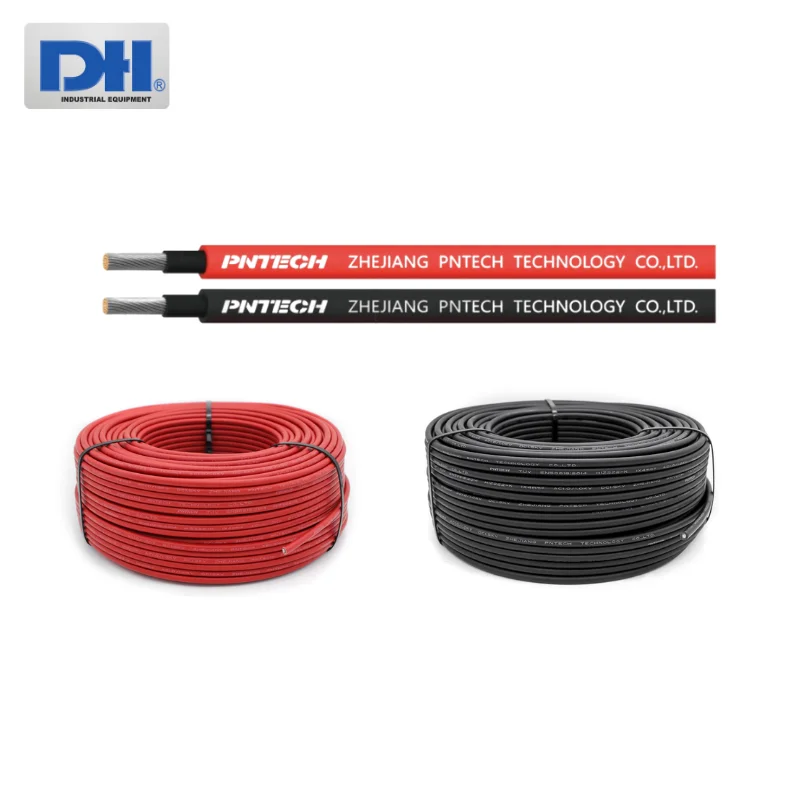

Cáp Điện Mặt Trời DC 6mm² H1Z2Z2-K PNTECH | 1.5kV

Cáp điện mặt trời DC 6mm² H1Z2Z2-K PNTECH là cáp chuyên dụng cho hệ thống quang điện, sử dụng ruột đồng mạ thiếc Class 5, cách điện, vỏ XLPO với điện áp định mức DC 1.500V. Sản phẩm đáp ứng tiêu chuẩn EN 50618:2014, có dải nhiệt độ làm việc -40°C đến +90°C, điện trở ruột dẫn ≤ 3,39 Ω/km tại 20°C và tuổi thọ lý thuyết  đạt 25 năm. Cáp DC Solar 6mm² PNTECH là lựa chọn phù hợp cho nhiều hệ thống điện mặt trời hiện nay.

Thông Số Kỹ Thuật Cáp Điên Mặt Trời DC 6mm² H1Z2Z2-K PNTECH

• Quy cách: 1×6 mm²
• Loại cáp: Cáp PV DC
• Tiêu chuẩn: EN 50618:2014
• Ruột dẫn: Đồng mạ thiếc
• Kết cấu ruột: 84/0,285 ± 0,015 mm
• Đường kính ruột dẫn: 3,0 mm
• Cách điện: XLPO
• Đường kính sau cách điện: 4,4 ± 0,1 mm
• Độ dày cách điện trung bình: ≥ 0,7 mm
• Vỏ cáp: XLPO
• Đường kính ngoài: 6,1 ± 0,2 mm
• Độ dày vỏ trung bình: ≥ 0,8 mm
• Điện áp định mức: AC 1.000V / DC 1.500V
• Nhiệt độ làm việc: -40°C đến +90°C
• Điện trở ruột dẫn tại 20°C: ≤ 3,39 Ω/km
• Điện trở cách điện: ≥ 610 MΩ·km tại 20°C*
• Điện áp thử: AC 6,5kV / DC 15kV – 5 phút
• Điện áp đánh lửa: 7kV
• Nhiệt độ ngắn mạch: ≤ 200°C/5 giây
• Độ bền kéo tối thiểu: ≥ 8,0 N/mm²
• Độ giãn dài tối thiểu: ≥ 125%
• Thử nghiệm cháy: EN 60332-1-2
• Tuổi thọ lý thuyết:  25 năm
• Bảo vệ môi trường: RoHS 2.0

Xem thêm: Dây Cáp Điện Mặt Trời DC 4mm² H1Z2Z2-K PNTECH | 1.5kV

5 Ưu Điểm Nổi Bật Dây Cáp DC 6mm² H1Z2Z2-K PNTECH

Tiết diện 6mm², điện trở ruột dẫn thấp

Một ưu điểm đáng chú ý của phiên bản 6mm² là điện trở ruột dẫn ≤3,39 Ω/km tại 20°C theo thông số PNTECH. Cáp điện mặt trời DC 6mm² có ruột dẫn được cấu tạo từ 84 sợi đồng mạ thiếc với đường kính 0,285 mm, tạo thành kết cấu ruột dẫn mềm và phù hợp với ứng dụng cáp PV. Sản phẩm thường được cân nhắc cho những tuyến DC, có yêu cầu cao hơn về dòng điện hoặc cần kiểm soát sụt áp tốt hơn so với tiết diện nhỏ hơn.

Điện áp DC định mức lên đến 1.500V

Dây cáp điện mặt trời DC 6mm² H1Z2Z2-K có điện áp định mức AC 1.000V / DC 1.500V. Đây là cấp điện áp phù hợp với nhiều hệ thống PV hiện đại sử dụng cấu hình DC điện áp cao. PNTECH sản xuất sản phẩm theo tiêu chuẩn EN 50618:2014, dành cho cáp dùng trong hệ thống quang điện.

Ruột đồng mạ thiếc Class 5

Cáp sử dụng đồng mạ thiếc làm vật liệu ruột dẫn. Theo PNTECH, kết cấu ruột của phiên bản 1×6mm² là 84/0,285 ± 0,015 mm. Cáp điện mặt trời DC 6mm² sử dụng nhiều sợi đồng nhỏ giúp cáp có độ linh hoạt, phù hợp hơn với quá trình thi công các tuyến DC trong hệ thống PV.

Vật liệu XLPO phù hợp cho ứng dụng điện mặt trời

Cả lớp cách điện và vỏ ngoài của dây cáp điện mặt trời DC 6mm² H1Z2Z2-K đều sử dụng XLPO. Vật liệu này mang đến nhiều lợi ích như:

• Ít khói.
• Không halogen.
• Có đặc tính chống cháy.
• Khả năng chịu nhiệt cao, khi lắp tấm pin năng lượng mặt trời ngoài trời.

Chịu được điều kiện nhiệt và môi trường ngoài trời

PNTECH công bố dải nhiệt độ làm việc của H1Z2Z2-K là -40°C đến +90°C, trong khi nhiệt độ tối đa tại ruột dẫn được công bố cho dòng này là 120°C. Dây cáp điện mặt trời DC 6mm² cũng được PNTECH công bố các đặc tính/thử nghiệm liên quan đến:

• UV resistance – HD 605/A1.
• Ozone resistance – EN 50396.
• Cold bending – EN 60811-1-4.
• Thermal endurance – EN 60216-2.
• Halogen free – 50525-1 Annex B.
• Flame characteristics – IEC 60332-1-2.

Những đặc tính này đặc biệt quan trọng, bởi cáp DC trong hệ thống điện mặt trời thường phải làm việc lâu dài trên mái nhà, nhà xưởng hoặc các khu vực ngoài trời.

Cáp điện DC H1Z2Z2-K 1×6 mm² Thường Dùng Ở Đâu?

Cáp 6mm² thường được cân nhắc sử dụng khi tuyến DC dài, dòng điện yêu cầu cao hơn, cần kiểm soát sụt áp tốt hơn. Ngoài ra, dây cáp điện mặt trời DC 6mm² phù hợp công trình có điều kiện lắp đặt khiến khả năng tản nhiệt bị hạn chế.

Cáp Solar 6mm² H1Z2Z2-K có thể được sử dụng trong các hệ thống PV như:

• Điện mặt trời áp mái hộ gia đình.
• Biệt thự.
• Cửa hàng, showroom.
• Văn phòng, nhà xưởng.
• Hệ thống điện mặt trời thương mại.
• Hệ thống PV công nghiệp.
• Solar Farm.

Trong một hệ thống điện mặt trời, cáp DC có thể được sử dụng để kết nối các tuyến từ tấm pin/string PV đến thiết bị DC và inverter, tùy thuộc vào thiết kế cụ thể của công trình.

Vì Sao Nên Chọn Mua Dây Cáp Điện Mặt Trời DC 6mm² Tại Solar DH?

Một trong những sai lầm khi mua cáp điện mặt trời là chỉ so sánh giá/mét. Với cáp DC, cần đồng thời kiểm tra:

• Đúng tiết diện.
• Đúng cấp điện áp.
• Đúng tiêu chuẩn.
• Đúng vật liệu ruột dẫn.
• Đúng vật liệu cách điện/vỏ.
• Đúng điều kiện lắp đặt.
• Có nguồn gốc và datasheet rõ ràng.

Solar DH phân phối chính hãng dây cáp điện DC PNTECH với đa dạng tiết diện 4mm², 6mm², 10mm². Liên hệ chúng tôi để được tư vấn và báo giá ưu đãi ngay!
