MCB AC 100A 400V 2P/4P 6kA WESTLEC | Bảo Hành 1 Năm

Mã sản phẩm:
EKM1-125S
- Số cực (Pole): 2P/4P
- Điện áp định mức (Ue): 400VAC
- Dòng điện định mức (In): 100A
- Tần số định mức: 50/60Hz
- Khả năng cắt ngắn mạch (Icn): 6kA
- Bảo hành: 1 năm
Lượt xem:
1
Giá:
Liên hệ

Thông tin sản phẩm
Bình luận

MCB AC 100A 400V 6kA 2P/4P Westlec – Thiết Bị Bảo Vệ Không Thể Thiếu Cho Hệ Thống Điện

Một hệ thống điện vận hành ổn định, khi được trang bị đầy đủ các thiết bị bảo vệ phù hợp. Trong đó, MCB (Miniature Circuit Breaker) đóng vai trò quan trọng trong việc ngắt mạch tự động, khi xảy ra quá tải hoặc ngắn mạch, giúp bảo vệ dây dẫn, thiết bị điện và giảm thiểu nguy cơ cháy nổ.

Đối với các hệ thống điện dân dụng có công suất lớn, tủ điện phân phối, nhà xưởng hay hệ thống điện mặt trời hòa lưới, MCB AC 100A 400V 2P/4P là lựa chọn lý tưởng dành cho bạn. Thiết bị có khả năng đóng cắt ổn định, độ bền cao và đáp ứng tiêu chuẩn quốc tế IEC/EN60898-1.

Không chỉ đáp ứng yêu cầu về an toàn điện, dòng MCB Westlec còn được thiết kế phù hợp với nhiều loại tải khác nhau. Đặc biệt là các thiết bị có dòng khởi động trung bình như: máy bơm, động cơ và inverter điện mặt trời.

MCB Westlec EKM1-125S Là Gì?

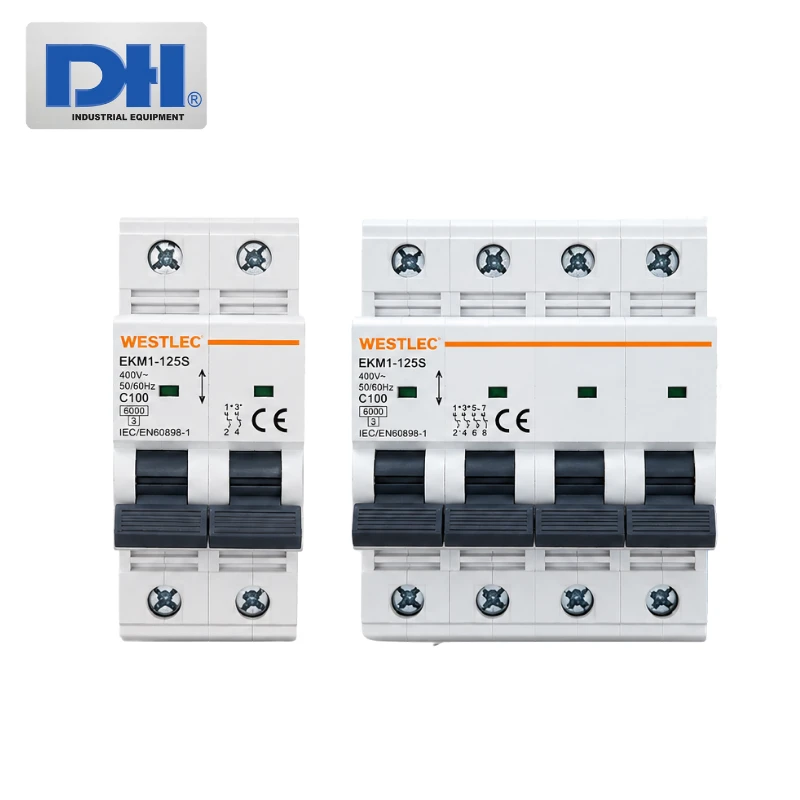

Westlec EKM1-125S là dòng MCB AC (Miniature Circuit Breaker), được sử dụng để bảo vệ hệ thống điện khỏi các sự cố quá tải và ngắn mạch. Thiết bị sẽ tự động ngắt nguồn điện, khi dòng điện vượt quá giới hạn cho phép, để bảo vệ thiết bị điện an toàn. Phiên bản MCB AC 100A 400V Westlec cung cấp với hai lựa chọn:

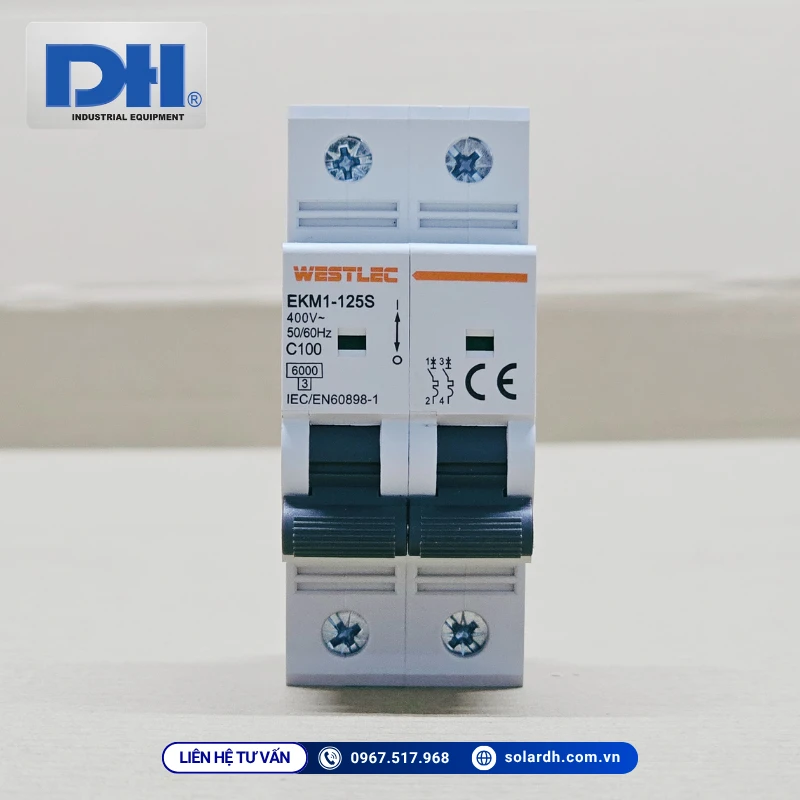

MCB AC 100A 2P: Dành cho hệ thống điện 1 pha.

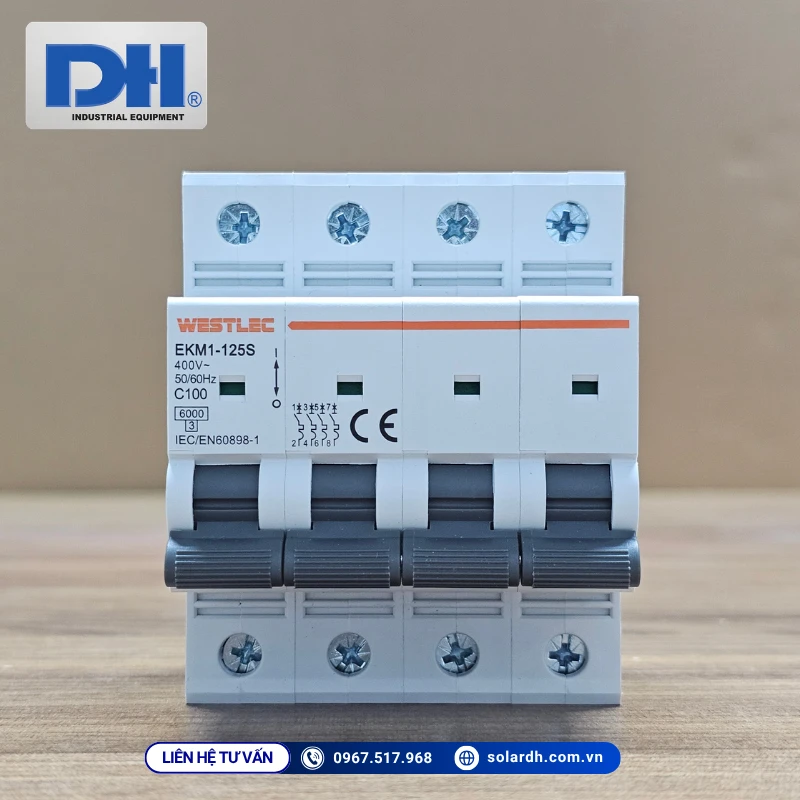

MCB AC 100A 4P: Dành cho hệ thống điện 3 pha.

Cả hai đều sử dụng đường cong bảo vệ C Curve, phù hợp với đa số ứng dụng trong dân dụng và công nghiệp.

Thông Số Kỹ Thuật MCB AC 100A 400V

Thông số kỹ thuật	Giá trị
Tiêu chuẩn	IEC/EN 60898-1
Chức năng bảo vệ	Bảo vệ quá tải và ngắn mạch
Cơ cấu tác động	Nhiệt - Từ (Thermal Magnetic)
Số cực (Pole)	2P/4P
Điện áp định mức (Ue)	400VAC
Dòng điện định mức (In)	100A
Tần số định mức	50/60Hz
Khả năng cắt ngắn mạch (Icn)	6kA
Điện áp chịu xung định mức (Uimp, 1.2/50μs)	4kV
Điện áp thử nghiệm cách điện	2kV (50/60Hz, 1 phút)
Đặc tính tác động bảo vệ quá tải	(1,13 – 1,45) × In
Đặc tính tác động bảo vệ ngắn mạch	Đường cong C: (5 – 10) × In; Đường cong D: (10 – 20) × In
Tuổi thọ điện	4.000 lần đóng/cắt
Tuổi thọ cơ khí	10.000 lần đóng/cắt
Chỉ thị trạng thái tiếp điểm	Màu xanh: OFF (Ngắt) / Màu đỏ: ON (Đóng)
Cấp bảo vệ	IP20
Nhiệt độ môi trường làm việc	-5°C đến +40°C, độ ẩm tối đa 95%
Kiểu đấu nối đầu cực	Cáp điện hoặc thanh cái dạng Pin (Pin-type Busbar)
Tiết diện dây dẫn tối đa	50 mm²
Mô-men siết đầu cực tối đa	3,5 N·m
Phương thức lắp đặt	Gắn trên thanh DIN Rail 35 mm
Hướng cấp nguồn	Hai chiều (Bi-directional)

Đặc Điểm Nổi Bật MCB AC EKM1-125S

Bảo vệ hiệu quả hệ thống khi bị quá tải và ngắn mạch. Khi xảy ra quá tải kéo dài hoặc ngắn mạch đột ngột, MCB AC 100A 400V sẽ tác động nhanh để bảo vệ dây dẫn và các thiết bị phía sau. Với khả năng cắt lên đến 6kA (6.000A), Westlec EKM1-125S đáp ứng tốt các yêu cầu bảo vệ trong hầu hết hệ thống điện hạ áp hiện nay.
Đặc tính C Curve phù hợp với nhiều loại tải, cho phép chịu được dòng khởi động từ 5–10 lần dòng định mức trước khi ngắt mạch. Đây là đặc tính được sử dụng phổ biến cho các thiết bị như: Inverter điện mặt trời, máy bơm, điều hòa, hệ thống chiếu sáng....
MCB AC 100A 400V Westlec được sản xuất theo tiêu chuẩn IEC/EN60898-1, tiêu chuẩn quốc tế dành cho thiết bị đóng cắt hạ áp. Đảm bảo độ chính xác cao, hiệu suất ổn định. Đây cũng là tiêu chuẩn được nhiều đơn vị thiết kế và thi công điện ưu tiên lựa chọn cho các công trình dân dụng và thương mại. Tại Solar DH cũng sử dụng đấu nối tủ điện cho các công trình điện mặt trời, để đảm bảo an toàn cao
Thiết kế chắc chắn, dễ lắp đặt theo chuẩn DIN Rail 35mm. Tương thích với hầu hết các loại tủ điện trên thị trường. Đầu nối có thể sử dụng với cáp điện hoặc thanh cái (busbar), giúp quá trình thi công nhanh chóng, gọn gàng và đảm bảo tiếp xúc điện tốt. Ngoài ra, MCB AC 100A 400V còn được trang bị cửa sổ chỉ thị trạng thái đóng/ngắt, giúp người dùng dễ dàng kiểm tra tình trạng vận hành.
MCB Westlec sử dụng cơ cấu đóng cắt nhiệt từ (Thermal Magnetic), kết hợp với vật liệu cách điện chất lượng cao. Từ đó, giúp thiết bị hoạt động ổn định trong thời gian dài. Góp phần giảm chi phí bảo trì và thay thế trong quá trình sử dụng.

MCB AC 100A 400V Được Ứng Dụng Ở Đâu?

Nhờ dòng định mức lớn và khả năng cắt ngắn mạch 6kA, MCB Westlec EKM1-125S được sử dụng trong nhiều hệ thống điện khác nhau. Một số ứng dụng phổ biến gồm:

Tủ điện tổng dân dụng.
Tủ điện phân phối.
Văn phòng và tòa nhà thương mại.
Nhà xưởng sản xuất.
Hệ thống điện mặt trời hòa lưới.
Hệ thống lưu trữ năng lượng (ESS).
Trạm sạc xe điện AC.
Hệ thống điều khiển máy móc.
Các công trình yêu cầu dòng tải lớn đến 100A....

Đối với các dự án điện mặt trời, MCB AC 100A 400V thường được lắp tại phía AC của inverter nhằm bảo vệ đường dây và thiết bị trước các sự cố về điện. Đồng thời giúp việc bảo trì hoặc cô lập hệ thống thuận tiện hơn.

Việc lựa chọn số cực phụ thuộc vào loại nguồn điện của công trình:

MCB 2P 100A phù hợp với hệ thống điện 1 pha 220V. Thường được sử dụng cho nhà ở, biệt thự, cửa hàng hoặc hệ thống điện mặt trời dân dụng.
MCB 4P 100A phù hợp với hệ thống điện 3 pha 380V. Ứng dụng trong nhà xưởng, doanh nghiệp, tòa nhà hoặc các hệ thống điện mặt trời thương mại.

Việc lựa chọn đúng số cực sẽ giúp thiết bị phát huy hiệu quả bảo vệ và đáp ứng đúng yêu cầu kỹ thuật của hệ thống.

Mua MCB AC 100A 400V Westlec Chính Hãng Tại Solar DH

Lựa chọn đúng thiết bị bảo vệ không chỉ giúp hệ thống điện vận hành ổn định, mà còn góp phần kéo dài tuổi thọ cho inverter, tủ điện và các thiết bị sử dụng điện. Solar DH là đơn vị chuyên cung cấp thiết bị điện và giải pháp điện mặt trời chính hãng, cam kết mang đến cho khách hàng sản phẩm có nguồn gốc rõ ràng cùng dịch vụ tư vấn kỹ thuật chuyên sâu.

Khi mua MCB AC 100A 400V 2P/4P Westlec tại Solar DH, khách hàng sẽ nhận được:

Sản phẩm chính hãng, chế độ bảo hành uy tín 1 năm theo quy định nhà sản xuất.
Hỗ trợ kỹ thuật trước, trong và sau khi lắp đặt.
Giá thành cạnh tranh cho đại lý, nhà thầu và chủ đầu tư.
Giao hàng nhanh cùng chính sách thanh toán linh hoạt trên toàn quốc.

Nếu bạn đang cần một thiết bị MCB AC 100A 400V chất lượng, đáp ứng tiêu chuẩn IEC/EN60898-1 và phù hợp cho hệ thống điện dân dụng hoặc điện mặt trời. Hãy liên hệ Solar DH ngay, để được tư vấn và nhận báo giá ưu đãi.
