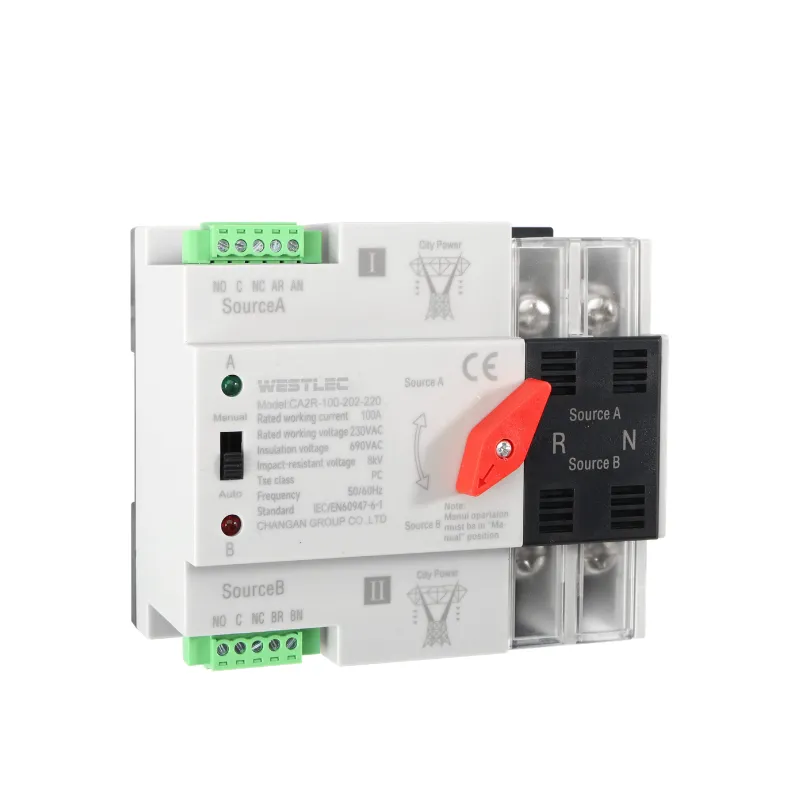

Bộ Chuyển Nguồn Tự Động ATS 1 Pha 100A Westlec nổi bật với khả năng chuyển đổi nguồn nhanh, vận hành ổn định bằng cả chế độ tự động và thủ công, đồng thời đáp ứng các tiêu chuẩn IEC60947-6-1 và IEC60947-3 về thiết bị đóng cắt hạ thế. Nhờ độ bền cao, dễ bảo trì và tính an toàn vượt trội, CA2R là lựa chọn đáng tin cậy cho các công trình dân dụng và thương mại cần duy trì nguồn điện liên tục.
Tổng Quan Bộ Chuyển Nguồn Tự Động ATS 1 Pha 100A Westlec
ATS Westlec là gì?
Bộ Chuyển Nguồn Tự Động ATS 1 Pha 100A (Automatic Transfer Switch) Westlec là thiết bị chuyển nguồn tự động được sử dụng trong hệ thống điện để chuyển đổi giữa nguồn điện chính và nguồn điện dự phòng khi cần thiết. Thiết bị này giúp đảm bảo nguồn điện luôn ổn định, hạn chế gián đoạn điện cho các thiết bị quan trọng và được ứng dụng rộng rãi trong nhà ở, nhà xưởng, tòa nhà, khách sạn cũng như hệ thống điện năng lượng mặt trời có lưu trữ.

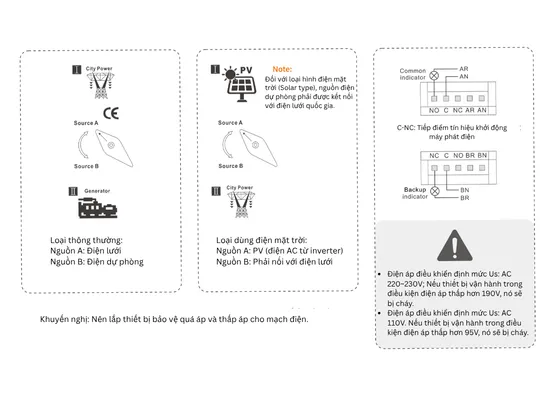

Nguyên Lý Hoạt Động ATS 1 Pha Westlec
Bộ Chuyển Nguồn Tự Động ATS 1 Pha 100A hoạt động bằng cách liên tục giám sát tình trạng của nguồn điện chính thông qua bộ cảm biến và mạch điều khiển tích hợp. Khi phát hiện các sự cố như mất điện, sụt áp hoặc điện áp không ổn định, thiết bị sẽ tự động ngắt nguồn điện chính và chuyển sang nguồn điện dự phòng như máy phát điện hoặc inverter lưu trữ.
Sau khi nguồn điện chính được khôi phục ổn định, ATS sẽ tự động chuyển tải trở lại nguồn ưu tiên ban đầu và ngắt nguồn dự phòng. Quá trình chuyển đổi diễn ra nhanh chóng nhằm đảm bảo hệ thống điện vận hành liên tục và ổn định.
Chế độ thông thường
- Source A: Điện lưới
- Source B: Nguồn dự phòng như máy phát điện hoặc inverter lưu trữ
Khi điện lưới hoạt động bình thường, ATS sẽ sử dụng điện lưới để cấp điện cho tải. Nếu mất điện hoặc điện áp không ổn định, thiết bị sẽ tự động chuyển sang nguồn dự phòng để duy trì hoạt động của hệ thống điện.
Chế độ dùng cho hệ thống mặt trời
- Source A: Điện từ inverter điện mặt trời
- Source B: Điện lưới
Ở chế độ này, bộ chuyển nguồn tự động ATS 1 Pha 100A ưu tiên sử dụng điện từ hệ thống điện mặt trời. Khi nguồn điện từ inverter không đủ hoặc ngừng hoạt động, thiết bị sẽ tự động chuyển sang điện lưới để đảm bảo không bị mất điện.
Các chức năng hỗ trợ
- ATS có thể gửi tín hiệu tự động khởi động máy phát điện khi mất điện lưới.
- Đèn báo trên thiết bị giúp hiển thị trạng thái của nguồn điện chính và nguồn dự phòng.
- Thiết bị hỗ trợ cả chế độ tự động và chuyển đổi thủ công khi cần.
Lưu ý khi sử dụng
Bộ Chuyển Nguồn Tự Động ATS 1 Pha 100A cần được cấp đúng điện áp điều khiển theo thông số của nhà sản xuất. Ngoài ra, nên lắp thêm thiết bị chống quá áp và sụt áp để bảo vệ hệ thống điện và tăng độ bền cho thiết bị.
Thông Số Kỹ Thuật Bộ Chuyển Nguồn Tự Động ATS 1 Pha 100A
- Dòng điện định mức: 100A
- Điện áp cách điện định mức (Ui): AC690V
- Điện áp làm việc định mức (Ue): 2P: AC230V
- Cấp độ bảo vệ: PC Class: Có khả năng đóng cắt và chịu được dòng ngắn mạch
- Nhóm sử dụng: AC-33iB
- Vòng đời: điện: 2.000 lần đóng cắt/cơ khí: 5.000 lần đóng cắt
- Dòng chịu ngắn mạch có điều kiện định mức (Iq): 50kA
- Cầu chì bảo vệ phù hợp (SCPD): RT16-00-63A
- Điện áp chịu xung định mức: 8kV
- Điện áp điều khiển định mức: AC220V, 50Hz
- Điều kiện hoạt động mạch điều khiển: 85%Ue ~ 110%Ue
- Nguồn phụ trợ: AC220V / AC110V / 60Hz
- Thời gian chuyển đổi tiếp điểm: <50ms
- Thời gian chuyển nguồn hoạt động: <50ms
- Thời gian chuyển về nguồn chính: <50ms
- Thời gian mất điện: <50ms
- Nhiệt độ môi trường hoạt động: -5°C đến +40°C
- Điều kiện nhiệt độ trung bình: Nhiệt độ trung bình trong 24 giờ không vượt quá 35°C
- Bảo hành: 1 năm

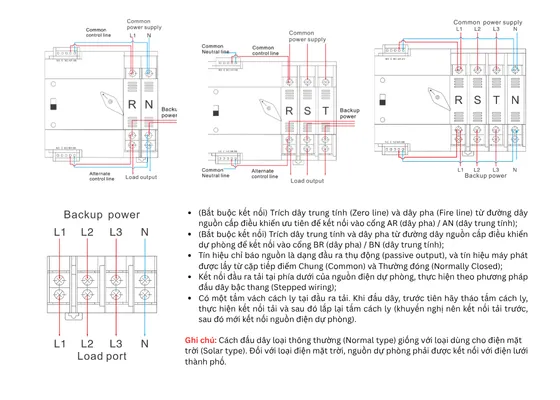

Hướng Dẫn Đấu Nối Kỹ Thuật Bộ ATS
Việc lắp đặt đúng kỹ thuật là yếu tố quyết định đến độ ổn định và an toàn của toàn bộ hệ thống điện dự phòng. Dưới đây là hướng dẫn chi tiết các bước đấu nối cho bộ chuyển nguồn tự động ATS 1 Pha 100A nhằm đảm bảo thiết bị vận hành chính xác theo thông số nhà sản xuất:
