MCB AC 63A Westlec, với khả năng cắt ngắn mạch nhanh 6kA là lựa chọn lý tưởng cho hệ thống điện, từ nhà ở, văn phòng đến nhà xưởng và hệ thống điện mặt trời. Thiết bị đóng cắt đóng vai trò quan trọng, trong việc đảm bảo an toàn cho con người cũng như thiết bị điện. Tại Solar DH đang phân phối chính hãng CB AC 63A loại 2P, 3P và 4P, cùng tìm hiểu chi tiết thiết bị trong bài viết sau đây.
.webp)
MCB AC 63A WESTLEC EKM1-63 Là Gì?
MCB (Miniature Circuit Breaker) AC 6kA 63A Westlec là aptomat dạng tép, được thiết kế để tự động ngắt mạch khi dòng điện vượt quá giới hạn cho phép. Thiết bị hoạt động dựa trên hai cơ chế bảo vệ:
- Bảo vệ quá tải (Thermal Protection): Khi dòng điện vượt định mức trong thời gian dài, thanh lưỡng kim sẽ biến dạng và kích hoạt cơ cấu ngắt.
- Bảo vệ ngắn mạch (Magnetic Protection): Khi xuất hiện dòng ngắn mạch lớn, cuộn dây điện từ sẽ tác động gần như tức thời để cô lập sự cố.
So với cầu chì truyền thống, MCB AC 63A Westlec có thể đóng lại sau khi khắc phục sự cố mà không cần thay thế linh kiện mới. Từ đó, giúp người dùng tiết kiệm chi phí vận hành và giảm thời gian gián đoạn. Dòng EKM1-63 được phát triển cho hệ thống điện xoay chiều (AC), đáp ứng nhu cầu bảo vệ tại các công trình dân dụng, thương mại, công nghiệp nhẹ và hệ thống điện mặt trời.
Thông Số Kỹ Thuật Aptomat WESTLEC EKM1-63 63A
MCB AC 63A được thiết kế theo tiêu chuẩn quốc tế, nhằm đảm bảo khả năng vận hành ổn định trong các điều kiện làm việc thông thường.
| Thông số | Giá trị |
|---|---|
| Tiêu chuẩn áp dụng | IEC/EN 60898-1 |
| Chức năng bảo vệ | Bảo vệ quá dòng và ngắn mạch |
| Cơ cấu tác động | Nhiệt – từ (Thermal-Magnetic) |
| Số cực (Pole) | 2P, 3P, 4P |
| Điện áp định mức (Ue) | 240/415V AC |
| Dòng điện định mức (In) | 63A |
| Tần số định mức | 50/60Hz |
| Khả năng cắt ngắn mạch định mức (Icn) | 6kA |
| Cấp hạn chế năng lượng | Cấp 3 |
| Điện áp chịu xung định mức (Uimp, xung 1.2/50µs) | 4kV |
| Điện áp thử nghiệm cách điện | 2kV (50/60Hz, 1 phút) |
| Đặc tính tác động quá tải (nhiệt) | (1,13–1,45) × In |
| Đặc tính tác động tức thời (từ) | Loại B: (3–5) × In; Loại C: (5–10) × In; Loại D: (10–20) × In |
| Tuổi thọ điện | 4.000 chu kỳ đóng/cắt |
| Tuổi thọ cơ khí | 10.000 chu kỳ đóng/cắt |
| Chỉ thị trạng thái tiếp điểm | Xanh: OFF (Ngắt); Đỏ: ON (Đóng) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ môi trường làm việc | -5°C đến +40°C, độ ẩm tối đa 95% |
| Kiểu kết nối đầu cực |
Cáp điện / Thanh cái dạng chốt (Pin-type Busbar) / Thanh cái dạng càng cua (Fork-type Busbar) |
| Tiết diện cáp tối đa | 25mm² |
| Mô-men siết đầu cực tối đa | 2,5 N·m |
| Phương thức lắp đặt | Gắn trên thanh DIN 35mm |
| Hướng cấp nguồn | Cấp nguồn hai chiều (Bi-directional) |
Khả năng cắt 6kA đáp ứng yêu cầu của đa số công trình dân dụng và thương mại hiện nay. Kỹ thuật Solar DH sử dụng thiết bị đấu nối tủ điện, trong hệ thống inverter điện mặt trời có công suất vừa và nhỏ.

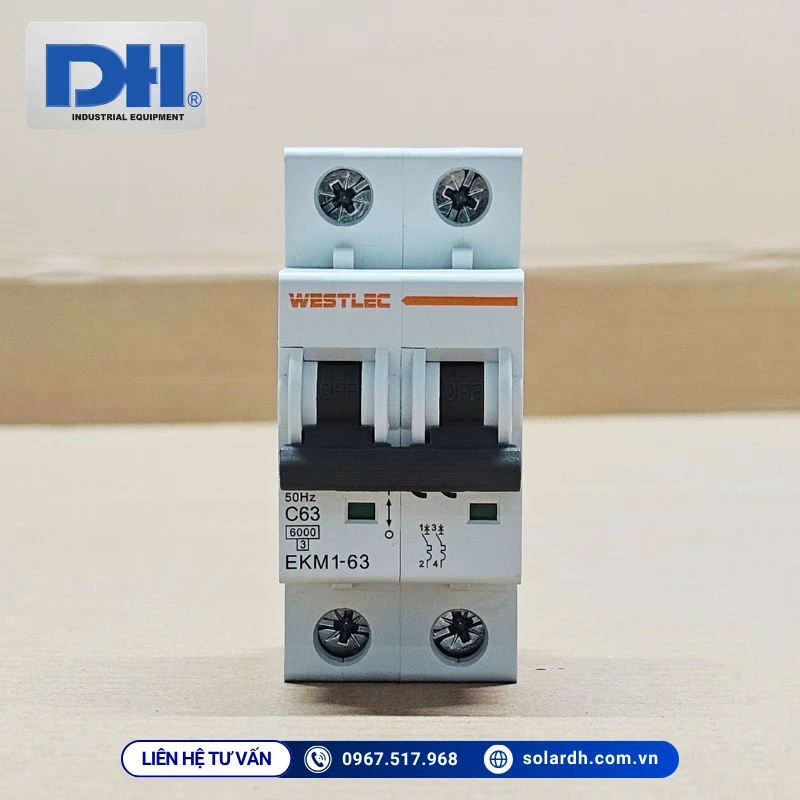

MCB AC 63A 2P
Phiên bản 2 cực thường được sử dụng trong hệ thống điện 1 pha. Thiết bị đồng thời ngắt dây pha và dây trung tính, tăng mức độ an toàn khi bảo trì hoặc sửa chữa.Ứng dụng phổ biến:
- Nhà phố
- Biệt thự
- Văn phòng
- Inverter 1 pha
- Tủ điện dân dụng

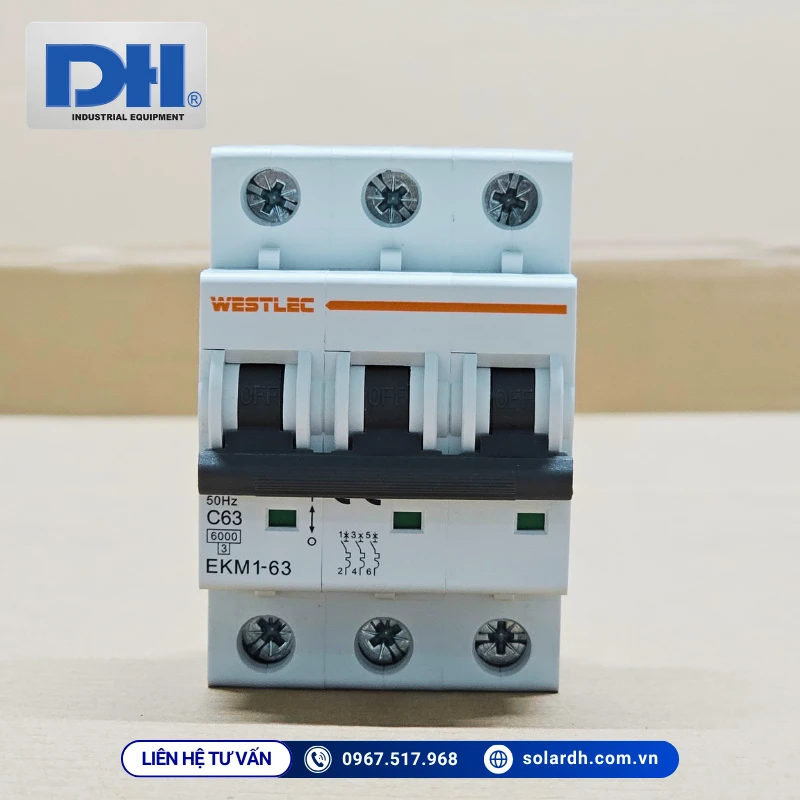

MCB AC 63A 3P
Thiết bị đóng cắt AC 63A 3P được thiết kế cho hệ thống điện ba pha, không yêu cầu bảo vệ dây trung tính.Thường sử dụng trong:
- Động cơ điện
- Máy bơm công nghiệp
- Máy nén khí
- Nhà xưởng
- Tủ phân phối điện

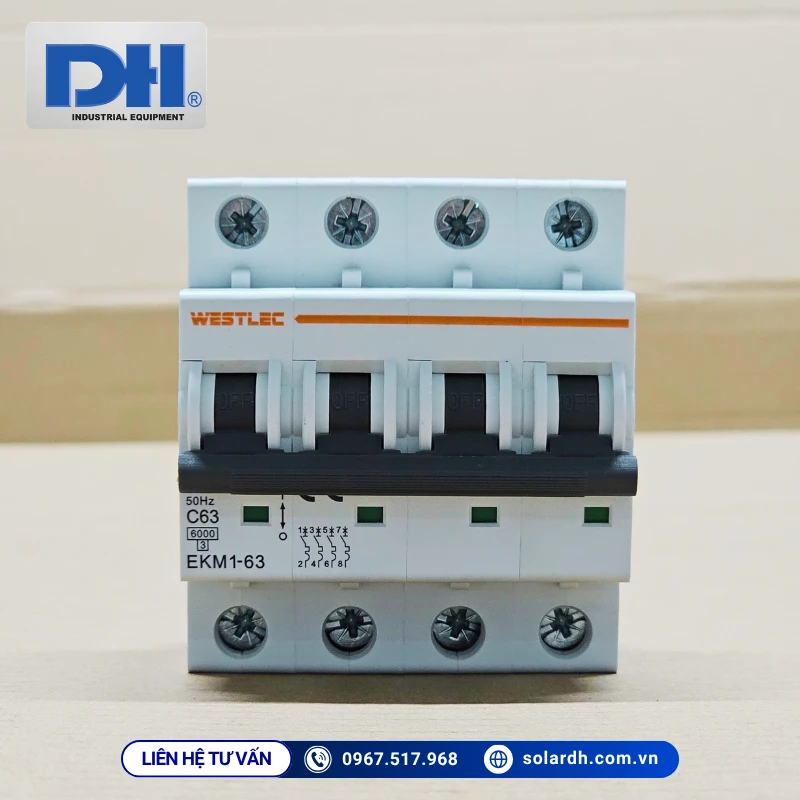

MCB AC 63A 4P
Aptomat AC 4P Westlec là phiên bản được nhiều đơn vị thi công điện mặt trời lựa chọn, vì có khả năng ngắt đồng thời ba pha và dây trung tính. Thiết bị thường được ứng dụng trong:
- Tủ điện tổng
- Hệ thống Hybrid
- Hệ thống điện mặt trời hòa lưới
- Nhà máy, nhà xưởng
- Trung tâm thương mại
Xem thêm: MCB AC 100A 400V Westlec EKM1-125S
Ưu Điểm Nổi Bật MCB WESTLEC EKM1-63
- Khả năng bảo vệ đáng tin cậy: MCB được tích hợp đồng thời cơ cấu nhiệt - từ, giúp xử lý hiệu quả cả sự cố quá tải và ngắn mạch.
- Thiết kế nhỏ gọn: MCB AC 63A Westlec có kích thước tiêu chuẩn DIN Rail, nên dễ dàng lắp đặt trong hầu hết các loại tủ điện hiện nay không chiếm nhiều diện tích.
- Khả năng cắt ngắn mạch 6kA: Đây là mức cắt phù hợp với phần lớn hệ thống điện dân dụng, thương mại và điện mặt trời. Đảm bảo ngắt mạch an toàn khi xảy ra sự cố.
- Độ bền cơ khí cao: Cơ cấu đóng cắt được thiết kế chắc chắn, vận hành ổn định trong thời gian dài, giảm chi phí bảo trì và thay thế.
- Chỉ thị trạng thái trực quan: Mặt trước sản phẩm có cửa sổ hiển thị trạng thái, giúp người vận hành dễ dàng kiểm tra tình trạng đóng hoặc ngắt của MCB.
Vì Sao Nên Mua MCB WESTLEC Tại Solar DH?
Solar DH là đơn vị chuyên cung cấp thiết bị và giải pháp điện mặt trời cho hộ gia đình, doanh nghiệp và các dự án thương mại. Chúng tôi không chỉ cung cấp sản phẩm mà còn đồng hành cùng khách hàng trong việc lựa chọn giải pháp phù hợp với từng hệ thống.
Khi mua MCB AC 63A Westlec tại Solar DH, khách hàng được:
- Cung cấp sản phẩm chính hãng.
- Tư vấn kỹ thuật theo từng công trình.
- Hỗ trợ lựa chọn CB phù hợp với inverter và tải sử dụng.
- Chính sách bảo hành rõ ràng.
- Giao hàng nhanh trên toàn quốc.
- Hỗ trợ kỹ thuật sau bán hàng.
MCB AC 63A 2P/3P/4P Westlec là lựa chọn phù hợp, cho các hệ thống điện yêu cầu khả năng bảo vệ ổn định, đáp ứng tiêu chuẩn kỹ thuật và dễ dàng lắp đặt. Đội ngũ kỹ thuật của Solar DH có kinh nghiệm triển khai nhiều dự án điện mặt trời dân dụng và thương mại, sẵn sàng hỗ trợ khách hàng trong quá trình lựa chọn và lắp đặt thiết bị.
