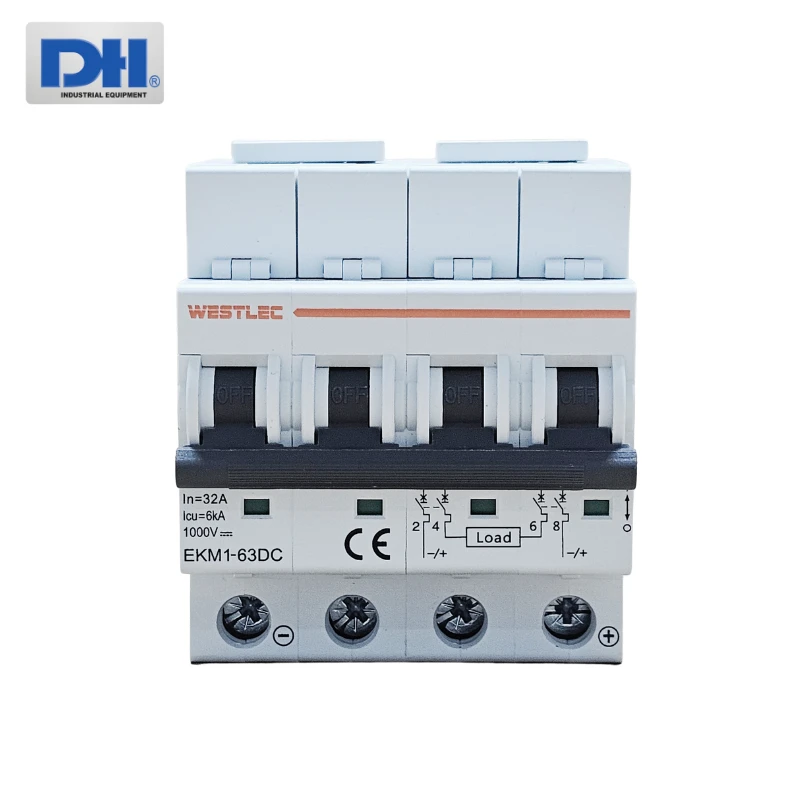

Thiết Bị Đóng Cắt MCB DC 4P 32A 1000VDC 6kA WESTLEC

Thiết Bị Đóng Cắt Điện MCB DC 4P 32A 1000VDC WESTLEC Là Gì?

MCB DC 4P 32A 1000VDC WESTLEC là thiết bị đóng ngắt và bảo vệ mạch điện một chiều (DC). được sử dụng phổ biến trong các hệ thống điện mặt trời. Sản phẩm được thiết kế theo tiêu chuẩn IEC 60947-2, có khả năng bảo vệ quá tải và ngắn mạch. Từ đó, đảm bảo an toàn cho inverter, chuỗi pin năng lượng mặt trời, pin lưu trữ và các thiết bị điện DC khác.

Với điện áp làm việc lên đến 1000VDC, dòng định mức 32A và khả năng cắt ngắn mạch 6kA, MCB DC WESTLEC đáp ứng tốt nhu cầu sử dụng trong các hệ thống điện mặt trời dân dụng, thương mại và công nghiệp.

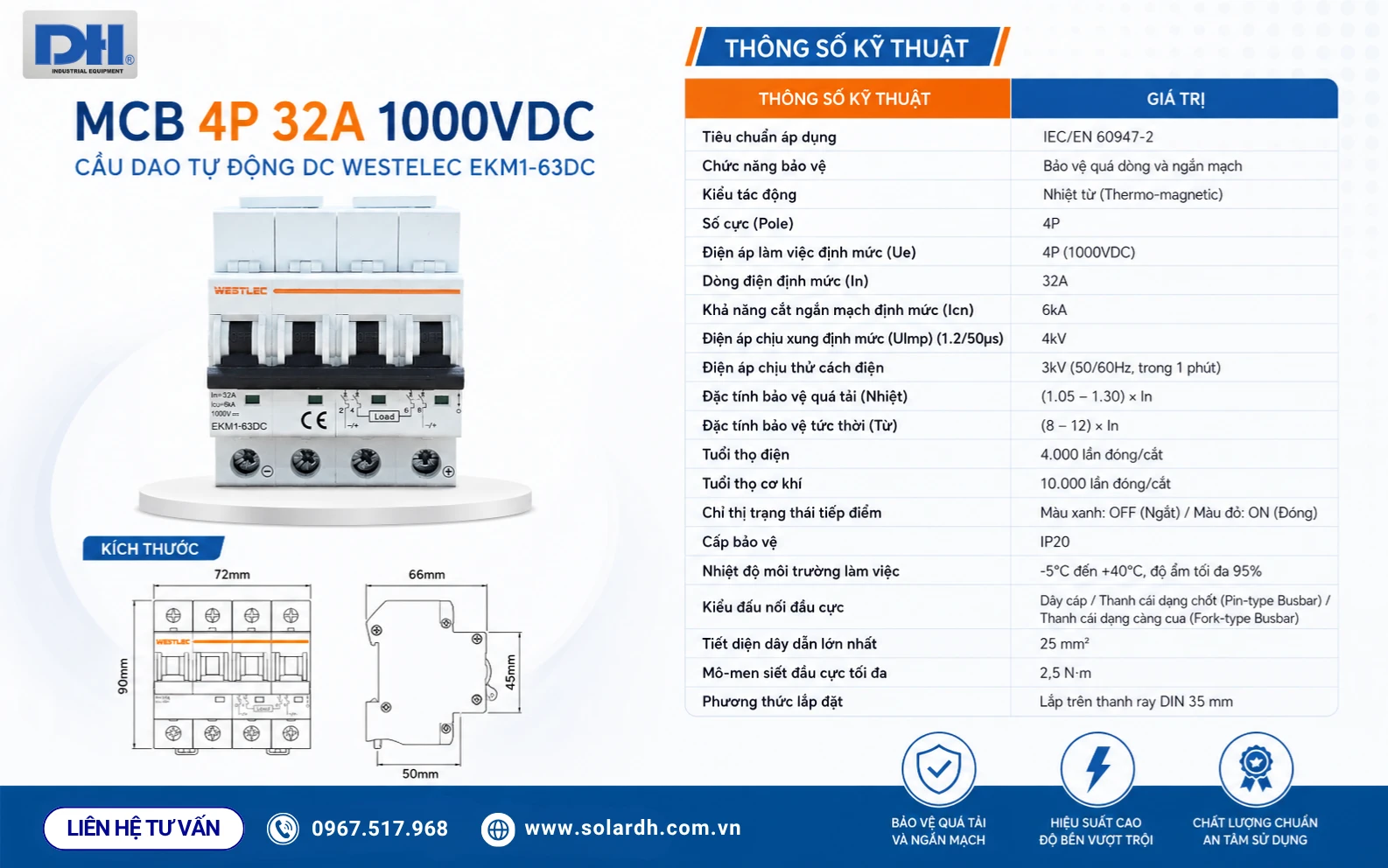

Thông Số Kỹ Thuật MCB DC 4P 32A 1000VDC

• Tiêu chuẩn áp dụng: IEC/EN 60947-2
• Chức năng bảo vệ: Bảo vệ quá dòng và ngắn mạch
• Kiểu tác động: Nhiệt từ (Thermo-magnetic)
• Số cực (Pole): 4P
• Điện áp làm việc định mức (Ue): 1000VDC
• Dòng điện định mức (In): 32A
• Khả năng cắt ngắn mạch định mức (Icn): 6kA
• Điện áp chịu xung định mức (Uimp) (1.2/50µs): 4kV
• Điện áp chịu thử cách điện: 3kV (50/60Hz, trong 1 phút)
• Đặc tính bảo vệ quá tải (Nhiệt): (1.05 – 1.30) × In
• Đặc tính bảo vệ tức thời (Từ): (8 – 12) × In
• Tuổi thọ điện: 4.000 lần đóng/cắt
• Tuổi thọ cơ khí: 10.000 lần đóng/cắt
• Chỉ thị trạng thái tiếp điểm: Màu xanh: OFF (Ngắt) / Màu đỏ: ON (Đóng)
• Cấp bảo vệ: IP20
• Nhiệt độ môi trường làm việc: -5°C đến +40°C, độ ẩm tối đa 95%
• Kiểu đấu nối đầu cực: Dây cáp / Thanh cái dạng chốt (Pin-type Busbar) / Thanh cái dạng càng cua (Fork-type Busbar)
• Tiết diện dây dẫn lớn nhất: 25 mm²
• Mô-men siết đầu cực tối đa: 2,5 N·m
• Phương thức lắp đặt: Lắp trên thanh ray DIN 35 mm

Ưu Điểm Nổi Bật Của MCB DC WESTLEC

Bảo vệ an toàn cho hệ thống điện mặt trời

Thiết bị đóng cắt MCB DC 4P 32A được thiết kế chuyên dụng để bảo vệ mạch điện một chiều, khỏi các sự cố quá tải và ngắn mạch. Khi dòng điện vượt quá giới hạn cho phép, thiết bị sẽ tự động ngắt mạch nhằm giảm thiểu nguy cơ hư hỏng inverter, cáp DC và các thiết bị liên quan.

Hoạt động ổn định ở điện áp cao

MCB DC WESTLEC hỗ trợ điện áp lên đến 1000VDC, phù hợp với nhiều cấu hình hệ thống điện mặt trời hiện nay. Đây là mức điện áp phổ biến trong các hệ thống sử dụng inverter hòa lưới hoặc hybrid.

Thiết kế 4 cực (4P)

Cấu hình 4P cho phép cô lập hoàn toàn mạch DC khi cần bảo trì hoặc xử lý sự cố. Điều này giúp nâng cao độ an toàn trong quá trình vận hành và bảo dưỡng hệ thống.

Lắp đặt nhanh chóng

MCB DC 4P 32A 1000V có thiết kế nhỏ gọn, lắp đặt trên thanh ray DIN tiêu chuẩn. Thuận tiện cho việc tích hợp vào combiner box hoặc tủ điện DC.

Ứng Dụng Của MCB DC WESTLEC 32A 4P

MCB DC 4P 32A WESTLEC EKM1-63DC được sử dụng rộng rãi trong nhiều hệ thống điện một chiều như:

• Hệ thống điện mặt trời hòa lưới.
• Hệ thống điện mặt trời Hybrid.
• Hệ thống lưu trữ năng lượng (ESS).
• Combiner Box.
• Tủ điện DC.
• Trạm sạc và các ứng dụng sử dụng nguồn điện DC.

Việc sử dụng MCB DC chuyên dụng giúp tăng tuổi thọ thiết bị và đảm bảo hệ thống vận hành ổn định trong thời gian dài.

Hướng Dẫn Lựa Chọn MCB DC Phù Hợp

Để lựa chọn MCB DC phù hợp cho hệ thống điện mặt trời, cần lưu ý các yếu tố sau:

• Dòng điện định mức của chuỗi pin.
• Điện áp tối đa của hệ thống.
• Khả năng cắt ngắn mạch.
• Số cực phù hợp với sơ đồ đấu nối.
• Tiêu chuẩn kỹ thuật và chất lượng sản phẩm.

Việc lựa chọn đúng MCB sẽ giúp hệ thống vận hành ổn định, giảm thiểu rủi ro và kéo dài tuổi thọ của inverter cũng như các thiết bị điện khác.

Solar DH - Đơn Vị Phân Phối MCB DC WESTLEC Chính Hãng

Solar DH cung cấp MCB DC 4P 32A 1000VDC WESTLEC chính hãng, bảo hành uy tín 1 năm theo quy định nhà sản xuất. Sản phẩm với đầy đủ thông số kỹ thuật, đáp ứng các yêu cầu trong hệ thống điện mặt trời dân dụng và công nghiệp. Đội ngũ kỹ thuật luôn sẵn sàng tư vấn lựa chọn thiết bị, phù hợp với từng công trình. Đồng thời hỗ trợ giải pháp lắp đặt tối ưu, nhằm đảm bảo hiệu quả và an toàn trong quá trình sử dụng.

Liên hệ Solar DH để được tư vấn và nhận báo giá ưu đãi ngay!
