RCBO Westlec WL3-63 | Aptomat Chống Giật 1P+N 6–63A

Mã sản phẩm:
WL3-63
- Tiêu chuẩn: IEC/EN 61009-1
- Chức năng bảo vệ: Dòng rò, quá tải, ngắn mạch
- Số cực: 1P+N
- Số module: 2 module
- Điện áp định mức: 230/240V AC
- Dòng điện định mức: 6A – 63A
- Các cấp dòng: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
- Dòng tác động dư định mức: 10mA, 30mA, 100mA, 300mA
- Bảo hành 1 năm
Lượt xem:
1
Giá:
Liên hệ

Thông tin sản phẩm
Bình luận

RCBO Westlec WL3-63 là thiết bị bảo vệ điện hạ áp tích hợp bảo vệ dòng rò, quá tải và ngắn mạch trong cùng một thiết bị. Sản phẩm có cấu hình 1P+N, điện áp định mức 230/240V AC và dải dòng định mức từ 6A đến 63A. Sản phẩm phù hợp cho nhiều mạch điện 1 pha trong dân dụng, thương mại, tủ điện và các hệ thống điện năng lượng mặt trời.

Với khả năng phát hiện dòng rò, kết hợp bảo vệ quá tải và ngắn mạch, aptomat WL3-63 giúp tăng mức độ an toàn cho hệ thống điện. Đồng thời, tiết kiệm không gian lắp đặt so với việc sử dụng riêng RCD và MCB. Cùng Solar DH tìm hiểu chi tiết aptomat chốnG giật WL3-63 trong bài viết dưới đây!

Vai Trò RCBO Westlec WL3-63 Trong Hệ Thống Điện?

RCBO là viết tắt của Residual Current Circuit Breaker with Overcurrent Protection, có thể hiểu là thiết bị đóng ngắt bảo vệ dòng điện dư/dòng rò tích hợp bảo vệ quá dòng. Khác với MCB thông thường chủ yếu bảo vệ quá tải và ngắn mạch, RCBO còn có thêm chức năng phát hiện dòng rò và tự động ngắt mạch khi dòng dư đạt đến ngưỡng tác động. Westlec WL3-63 sử dụng cơ cấu tác động điện tử đối với dòng rò và cơ cấu nhiệt – từ đối với quá tải, ngắn mạch. Sản phẩm hỗ trợ loại dòng rò AC và A.

RCBO Westlec WL3-63 bảo vệ dòng rò: Khi xuất hiện dòng điện rò trong mạch, dòng điện đi qua dây pha và dây trung tính có thể mất cân bằng. RCBO phát hiện dòng dư và thực hiện ngắt mạch khi đạt ngưỡng đã định. Đây là chức năng giúp tăng cường an toàn điện, và hạn chế nguy cơ do dòng rò gây ra.
Bảo vệ quá tải: Khi dòng điện vượt quá khả năng chịu tải thiết kế của mạch trong thời gian nhất định, cơ cấu bảo vệ nhiệt sẽ tác động.. Điều này giúp hạn chế tình trạng dây dẫn bị quá nhiệt trong trường hợp tải vượt mức cho phép.
Bảo vệ ngắn mạch: Trong trường hợp xảy ra ngắn mạch và dòng điện tăng đột biến, cơ cấu tác động từ sẽ thực hiện ngắt mạch nhanh chóng. RCBO Westlec WL3-63 có hai đặc tính tác động tức thời: Curve B: 3–5 × In, Curve C: 5–10 × In. Việc lựa chọn B hoặc C cần căn cứ vào đặc tính tải và dòng khởi động của thiết bị.

Thông Số Kỹ Thuật RCBO Westlec WL3-63

Tiêu chuẩn: IEC/EN 61009-1
Chức năng bảo vệ: Dòng rò, quá tải, ngắn mạch
Số cực: 1P+N
Số module: 2 module
Điện áp định mức: 230/240V AC
Dòng điện định mức: 6A – 63A
Các cấp dòng: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
Dòng tác động dư định mức: 10mA, 30mA, 100mA, 300mA
Loại dòng rò: AC, A
Thời gian cắt dòng dư: ≤ 0,1 giây
Tần số định mức: 50/60Hz
Khả năng cắt ngắn mạch: 6kA; phiên bản WL3-63H: 10kA
Đặc tính tác động tức thời: B: 3–5 × In; C: 5–10 × In
Điện áp chịu xung định mức: 4kV
Tuổi thọ điện: 4.000 chu kỳ
Tuổi thọ cơ: 10.000 chu kỳ
Cấp bảo vệ RCBO Westlec WL3-63: IP20
Nhiệt độ môi trường: -25°C đến +55°C
Lắp đặt: Thanh DIN 35mm
Kiểu đấu nối: Cáp / thanh cái dạng pin / thanh cái dạng càng
Tiết diện dây tối đa: 16mm² dây mềm / 25mm² dây cứng
Mô-men siết tối đa: 2,5N·m
Hướng cấp nguồn: Hai chiều

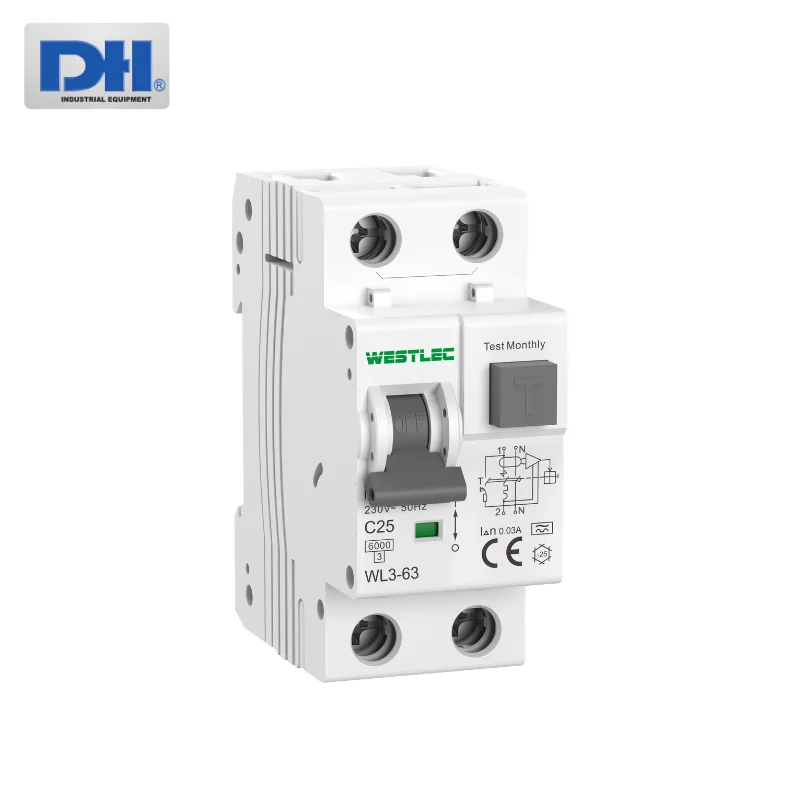

RCBO Westlec WL3-63 thiết kế nhỏ gọn lắp trên thanh DIN 35mm — Thiết kế nhỏ gọn lắp trên thanh DIN 35mm

Các Tính Năng Nổi Bật Aptomat Chống Giật Westlec WL3-63

Tích hợp bảo vệ dòng rò, quá tải và ngắn mạch

Đây là ưu điểm quan trọng nhất của WL3-63. Thay vì bố trí riêng một thiết bị chống dòng rò và một MCB để bảo vệ quá tải, ngắn mạch, RCBO tích hợp các chức năng này trong cùng một thiết bị. Nhờ đó, thiết kế tủ điện có thể gọn hơn, đơn giản hóa việc bố trí thiết bị và thuận tiện cho việc quản lý từng mạch nhánh.

Hỗ trợ nhiều mức dòng tác động dư

RCBO Westlec WL3-63 có các mức dòng tác động dư: 10mA / 30mA / 100mA / 300mA. Trong đó, mức 30mA thường được sử dụng khi yêu cầu tăng cường bảo vệ chống điện giật cho các mạch phù hợp. Theo nhà sản xuất, thời gian cắt dòng dư tại mức tác động định mức là ≤0,1 giây.

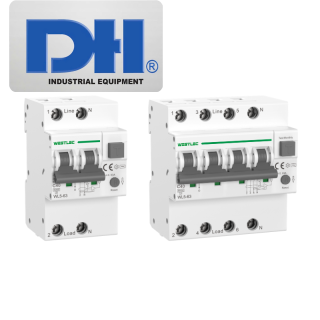

Xem thêm: RCBO Westlec WL5-63 – Aptomat Chống Giật, Quá Tải Và Ngắn Mạch

Dải dòng định mức từ 6A đến 63A

WL3-63 có nhiều lựa chọn dòng định mức gồm: 6A – 10A – 16A – 20A – 25A – 32A – 40A – 50A – 63A. Điểm quan trọng là không lựa chọn RCBO chỉ dựa trên công suất thiết bị. Dòng định mức cần được phối hợp với tiết diện dây dẫn, phương pháp lắp đặt, dòng tải thiết kế và khả năng chịu dòng của dây.

RCBO Westlec WL3-63 có phiên bản khả năng cắt 6kA và 10kA

WESTLEC công bố:

BWL3-63: khả năng cắt ngắn mạch điều kiện định mức 6kA.
WL3-63H: khả năng cắt ngắn mạch điều kiện định mức 10kA.

Thông số này đặc biệt quan trọng khi thiết kế tủ điện, bởi khả năng cắt của thiết bị phải phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Thiết kế 1P+N, lắp trên thanh DIN 35mm

RCBO Westlec WL3-63 có cấu hình 1P+N với trung tính được đóng cắt, thiết kế 2 module và lắp đặt trên thanh DIN 35mm. Thiết kế này phù hợp với các tủ điện phân phối, tủ điện dân dụng, thương mại và các hệ thống điện 1 pha cần tối ưu không gian. Thiết bị cũng hỗ trợ đấu nối bằng cáp, thanh cái dạng pin hoặc thanh cái dạng càng, giúp linh hoạt hơn trong quá trình thi công tủ điện.

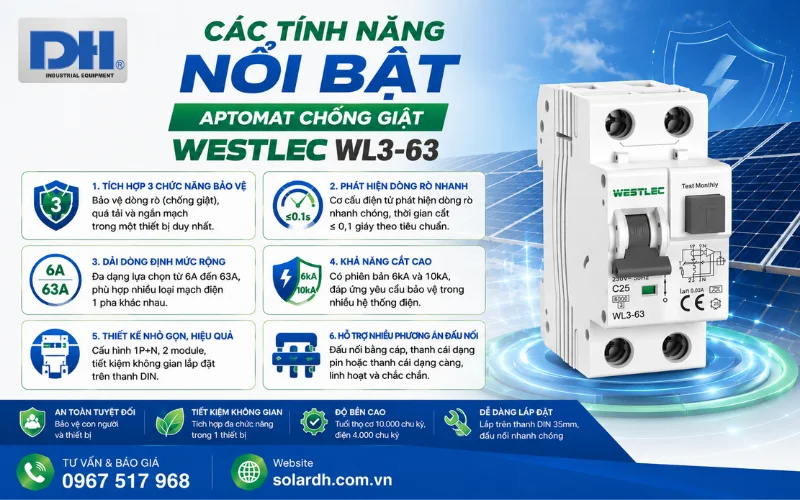

Các tính năng nổi bật aptomat chống giật — Các tính năng nổi bật

RCBO Westlec WL3-63 Được Ứng Dụng Ở Đâu?

Nhờ cấu hình 1P+N và dải dòng 6–63A, aptomat chống giật WL3-63 có thể được sử dụng trong nhiều hệ thống điện 1 pha như:

Tủ điện phân phối điện dân dụng.
Mạch ổ cắm và thiết bị điện.
Tủ điện nhà ở, biệt thự.
Cửa hàng, văn phòng và công trình thương mại.
Các mạch tải riêng cần bảo vệ dòng rò.
Tủ điện phụ của hệ thống điện mặt trời.
Một số mạch AC trong hệ thống inverter và lưu trữ năng lượng, khi thông số bảo vệ phù hợp với thiết kế.

Lưu ý: RCBO Westlec WL3-63 không thay thế các thiết bị bảo vệ chuyên dụng khác. Trong hệ thống điện mặt trời, việc lựa chọn RCBO cần phối hợp với inverter, sơ đồ nối đất, hệ thống AC/DC, SPD, MCB/MCCB và yêu cầu bảo vệ của toàn hệ thống.

Mua RCBO Westlec WL3-63 Tại Solar DH

Solar DH cung cấp các thiết bị điện Westlec phục vụ hệ thống điện dân dụng, điện công nghiệp và năng lượng mặt trời. Đồng thời, hỗ trợ khách hàng lựa chọn thiết bị theo yêu cầu kỹ thuật của từng hệ thống. Khi lựa chọn RCBO WL3-63, khách hàng nên cung cấp cho kỹ thuật viên các thông tin như:
