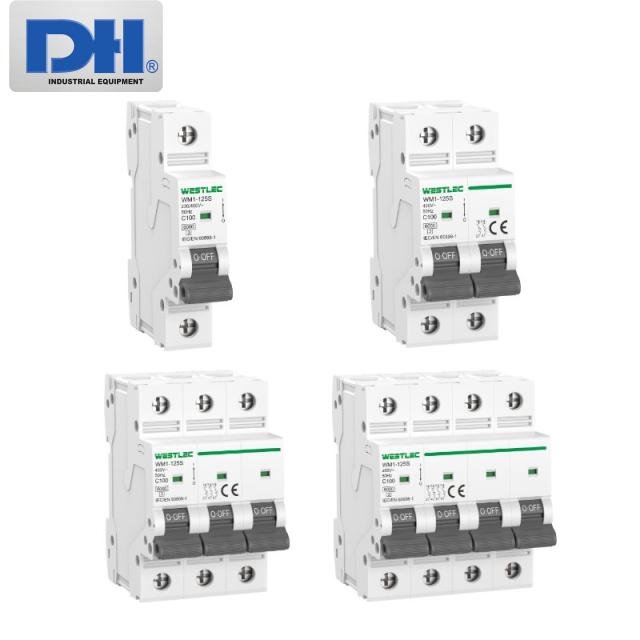

MCB Westlec WM1-125S 63A-125A | Aptomat AC 6kA Chính Hãng

MCB Westlec WM1-125S 63A-125A | Aptomat AC 6kA Chính Hãng

Mã sản phẩm:
WM1-125S
- Tiêu chuẩn: IEC/EN 60898-1
- Chức năng bảo vệ: Quá dòng và ngắn mạch
- Kiểu tác động: Nhiệt – từ (Thermo-magnetic)

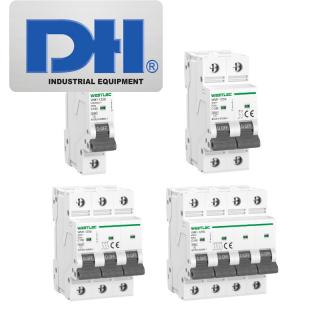

- Số cực MCB Westlec WM1-125S 63A-125A: 1P, 2P, 3P, 4P, 1P+N, 3P+N
- Điện áp định mức (Ue): 240/415V~
- Dòng điện định mức (In): 63A, 80A, 100A, 125A
- Khả năng cắt ngắn mạch định mức (Icn): 6kA
- Bảo hành: 1 năm
Lượt xem:
7
Giá:
Liên hệ
tài liệu kỹ thuật

Thông tin sản phẩm
Bình luận

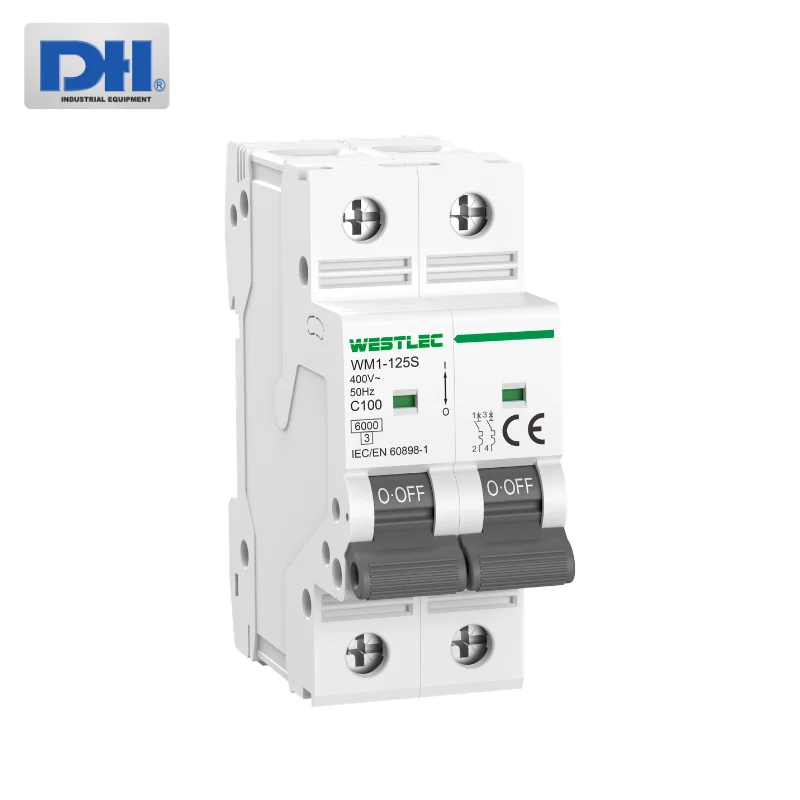

MCB Westlec WM1-125S 63A-125A là aptomat tép AC được thiết kế để bảo vệ mạch điện hạ áp trước tình trạng quá dòng và ngắn mạch. Sản phẩm sử dụng cơ cấu tác động nhiệt – từ, hỗ trợ các mức dòng định mức 63A, 80A, 100A và 125A, cùng nhiều cấu hình 1P, 2P, 3P, 4P, 1P+N và 3P+N.

Với khả năng cắt ngắn mạch định mức 6kA, điện áp định mức 240/415V AC và thiết kế lắp đặt trên thanh DIN 35mm. Westlec WM1-125S phù hợp lắp cho các tủ điện phân phối, mạch điện dân dụng, thương mại, công nghiệp và các ứng dụng trong hệ thống điện mặt trời.

Thông Số Kỹ Thuật MCB Westlec WM1-125S 63A-125A

Tiêu chuẩn: IEC/EN 60898-1
Chức năng bảo vệ: Quá dòng và ngắn mạch
Kiểu tác động: Nhiệt – từ (Thermo-magnetic)
Số cực MCB Westlec WM1-125S 63A-125A: 1P, 2P, 3P, 4P, 1P+N, 3P+N
Điện áp định mức (Ue): 240/415V~
Dòng điện định mức (In): 63A, 80A, 100A, 125A
Tần số định mức: 50/60Hz
Khả năng cắt ngắn mạch định mức (Icn): 6kA
Điện áp chịu xung định mức (1.2/50) (Uimp): 4kV
Điện áp thử điện môi ở tần số công nghiệp trong 1 phút: 2kV
Đặc tính tác động nhiệt: (1,13–1,45) × In
Đặc tính tác động tức thời: C: (5–10) × In; D: (10–20) × In
Tuổi thọ điện: 4.000 chu kỳ
Tuổi thọ cơ: 10.000 chu kỳ
Chỉ thị vị trí tiếp điểm: Xanh: OFF / Đỏ: ON
Cấp bảo vệ MCB Westlec WM1-125S 63A-125A: IP20
Nhiệt độ môi trường: -5°C đến +40°C, độ ẩm tối đa 95%
Kiểu đấu nối: Cáp / thanh cái dạng pin
Tiết diện dây tối đa: 50mm²
Mô-men siết tối đa: 3,5N·m
Lắp đặt: Thanh DIN 35mm
Phương thức cấp nguồn: Từ trên hoặc dưới

Khám Phá Các Ưu Điểm Nổi Bật MCB 125A Westlec WM1-125S

Bảo vệ quá dòng và ngắn mạch

Chức năng chính của MCB Westlec WM1-125S 63A-125A là bảo vệ mạch điện trước quá dòng và ngắn mạch. Khi xảy ra sự cố, MCB tự động ngắt nguồn, giúp hạn chế nguy cơ gây hư hỏng dây dẫn và thiết bị điện, cũng như giảm rủi ro sự cố do quá dòng. Đây là điểm khác biệt quan trọng giữa MCB và cầu dao cách ly. MCB có chức năng bảo vệ, trong khi cầu dao cách ly chủ yếu phục vụ đóng cắt và cô lập mạch.

MCB 125A Westlec có dòng định mức 63A–125A

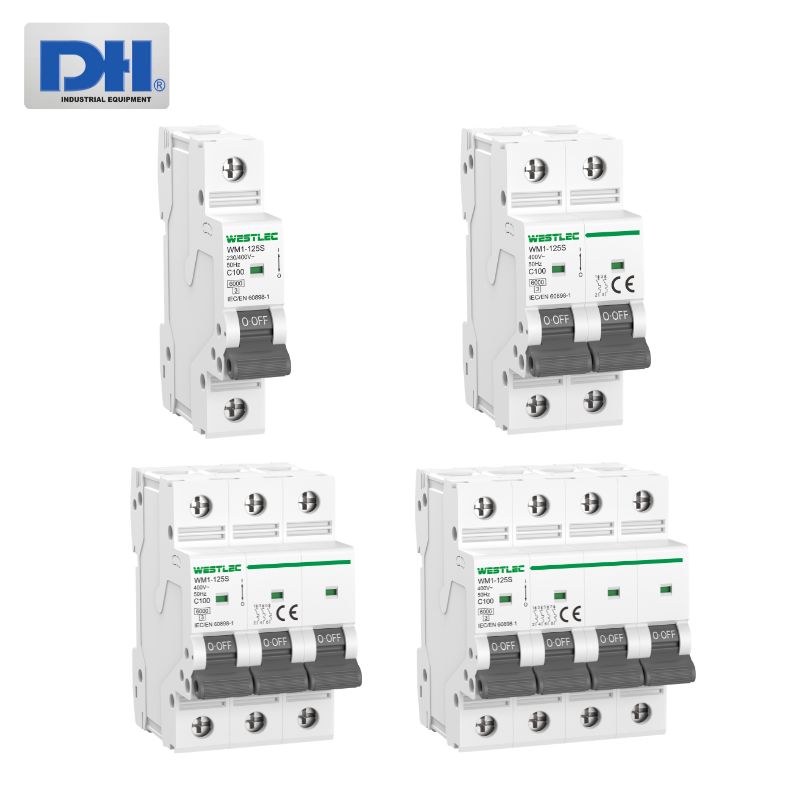

Thiết bị đóng cắt aptomat AC 6kA có 4 mức dòng định mức: 63A, 80A, 100A, 125A. Nhờ đó, sản phẩm có thể được lựa chọn cho nhiều loại tải khác nhau trong hệ thống điện. MCB phù hợp với các mạch có dòng tải thiết kế tương ứng, nhưng việc lựa chọn CB không nên chỉ dựa vào công suất tải. Cần đồng thời kiểm tra tiết diện dây dẫn, dòng làm việc, dòng ngắn mạch dự kiến và yêu cầu phối hợp bảo vệ của toàn hệ thống. Ngoài ra, MCB Westlec WM1-125S 63A-125A hỗ trợ cấu hình: 1P – 2P – 3P – 4P – 1P+N – 3P+N. Người dùng dễ dàng lựa chọn cấu hình phù hợp với mạch điện 1 pha hoặc 3 pha và phương án phân phối điện của từng công trình.

Đối với hệ thống 3 pha, cấu hình 3P hoặc 3P+N có thể được xem xét tùy theo sơ đồ điện và yêu cầu đóng cắt, bảo vệ của hệ thống.

MCB Westlec WM1-125S 63A-125A có khả năng cắt ngắn mạch 6kA

Icn = 6kA là một trong những thông số quan trọng khi lựa chọn MCB. Thông số này thể hiện khả năng cắt dòng ngắn mạch định mức của thiết bị, theo điều kiện thử nghiệm tương ứng với tiêu chuẩn sản phẩm. Khi thiết kế tủ điện, cần kiểm tra dòng ngắn mạch dự kiến tại vị trí lắp đặt để bảo đảm khả năng cắt của MCB phù hợp với hệ thống.

Lắp đặt thanh DIN 35mm, đấu nối linh hoạt

MCB Westlec WM1-125S 63A-125A được thiết kế để lắp trên thanh DIN 35mm, phù hợp với các tủ điện phân phối hiện nay. Sản phẩm hỗ trợ đấu nối bằng cáp hoặc thanh cái dạng pin, tiết diện dây tối đa 50mm² và mô-men siết tối đa 3,5N·m theo thông số nhà sản xuất. Đặc biệt, phương thức cấp nguồn được công bố là từ trên hoặc dưới, giúp linh hoạt hơn khi bố trí thiết bị trong tủ điện.

Xem thêm: Cầu Dao Cách Ly WD1-125 WESTLEC 25A-125A 1P/2P/3P/4P

Ưu điểm nổi bật MCB Westlec WM1-125S 63A-125A — Ưu điểm nổi bật MCB Westlec WM1-125S

MCB 125A Westlec WM1-125S Thường Ứng Dụng Ở Đâu?

Với dải dòng 63A–125A, nhiều cấu hình số cực và khả năng cắt 6kA. Aptomat WM1-125S Westlec được sử dụng trong các ứng dụng bảo vệ mạch AC hạ áp như:

Tủ điện phân phối hạ áp
Tủ điện dân dụng và thương mại
Tủ điện nhà ở, biệt thự, cửa hàng, văn phòng...
Mạch nhánh có dòng tải lớn
Tủ điện công nghiệp
Hệ thống phân phối điện AC
Tủ điện trong hệ thống điện mặt trời

Đối với hệ thống điện mặt trời, MCB AC cần được lựa chọn dựa trên dòng AC của inverter, điện áp hệ thống, dòng ngắn mạch, tiết diện dây dẫn và sơ đồ bảo vệ tổng thể.
