Mã sản phẩm:
WM1-63X
- Chức năng bảo vệ: Bảo vệ quá dòng và ngắn mạch
- Cơ cấu tác động: Nhiệt – từ (Thermo-magnetic)
- Số cực: 1P, 2P, 3P, 4P, 1P+N, 3P+N
- Điện áp làm việc định mức (Ue): 240/415V AC
- Dòng điện định mức (In): 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63A
- Tần số định mức: 50/60Hz
- Khả năng cắt ngắn mạch định mức (Icn): 6kA
- Bảo hành: 1 năm
Lượt xem:
2
Giá:
Liên hệ
tài liệu kỹ thuật

Thông tin sản phẩm
Bình luận

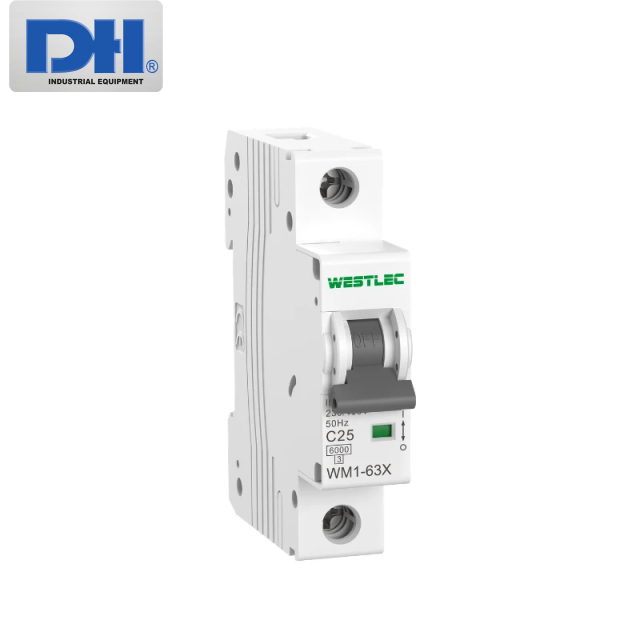

MCB AC 63A Westlec WM1-63X là aptomat tép dùng cho mạch điện xoay chiều AC, được thiết kế để bảo vệ hệ thống trước các sự cố quá dòng và ngắn mạch. Sản phẩm sử dụng cơ cấu tác động nhiệt – từ, khả năng cắt ngắn mạch định mức 6kA, hỗ trợ nhiều cấu hình từ 1P, 2P, 3P, 4P đến 1P+N và 3P+N. Với điện áp làm việc định mức 240/415V AC, dòng định mức từ 1A đến 63A và thiết kế lắp đặt trên thanh DIN 35mm. MCB Westlec WM1-63X phù hợp cho tủ điện dân dụng, thương mại, công nghiệp và các hệ thống điện cần thiết bị bảo vệ mạch nhánh. Cùng Solar DH tìm hiểu chi tiết sản phẩm, trong bài viết dưới đây.

MCB AC 63A Westlec WM1-63X Là Gì?

MCB là viết tắt của Miniature Circuit Breaker, thường được gọi là aptomat tép, cầu dao tự động hoặc CB tép. Westlec WM1-63X là dòng MCB, dành cho hệ thống điện xoay chiều AC. Thiết bị thực hiện hai chức năng chính đóng/cắt mạch bằng tay và tự động ngắt nguồn, khi phát hiện dòng điện vượt quá giới hạn cho phép. Cơ cấu bảo vệ của aptomat gồm:

Bảo vệ quá tải: phần tử nhiệt phản ứng khi dòng điện vượt quá dòng định mức trong một khoảng thời gian nhất định.
Bảo vệ ngắn mạch: cơ cấu từ tác động nhanh khi xuất hiện dòng sự cố lớn, giúp cô lập mạch điện.

Theo thông tin từ nhà sản xuất, MCB AC 63A WM1-63X có khả năng cắt ngắn mạch định mức 6kA và đáp ứng tiêu chuẩn IEC/EN 60898-1.

Thông Số Kỹ Thuật MCB Westlec WM1-63X

Tiêu chuẩn áp dụng: IEC/EN 60898-1
Chức năng bảo vệ: Bảo vệ quá dòng và ngắn mạch
Cơ cấu tác động: Nhiệt – từ (Thermo-magnetic)
Số cực: 1P, 2P, 3P, 4P, 1P+N, 3P+N
Điện áp làm việc định mức (Ue): 240/415V AC
Dòng điện định mức (In): 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63A
Tần số định mức: 50/60Hz
Khả năng cắt ngắn mạch định mức (Icn): 6kA
Cấp giới hạn năng lượng: Cấp 3
Điện áp chịu xung định mức (Uimp), 1,2/50μs: 4kV
Điện áp thử cách điện: 2kV
Đặc tính tác động nhiệt: (1,13–1,45) × In
Đặc tính tác động tức thời: B: (3–5) × In; C: (5–10) × In; D: (10–20) × In
Độ bền điện: 4.000 chu kỳ đóng/cắt
Độ bền cơ: 10.000 chu kỳ đóng/cắt
Chỉ thị vị trí tiếp điểm: Xanh: OFF (Ngắt) / Đỏ: ON (Đóng)
Cấp bảo vệ MCB AC 63A: IP20
Nhiệt độ môi trường làm việc: -5°C đến +40°C; độ ẩm tối đa 95%
Kiểu kết nối đầu cực: Cáp điện / Thanh cái dạng chốt (Pin-type Busbar)
Tiết diện dây dẫn tối đa: 25mm²
Mô-men siết đầu cực tối đa: 2,5 N·m
Phương thức lắp đặt: Gắn trên thanh DIN 35mm
Hướng cấp nguồn: Từ phía trên hoặc phía dưới

Xem thêm: MCB Westlec WM1-125S 63A-125A | Aptomat AC 6kA Chính Hãng

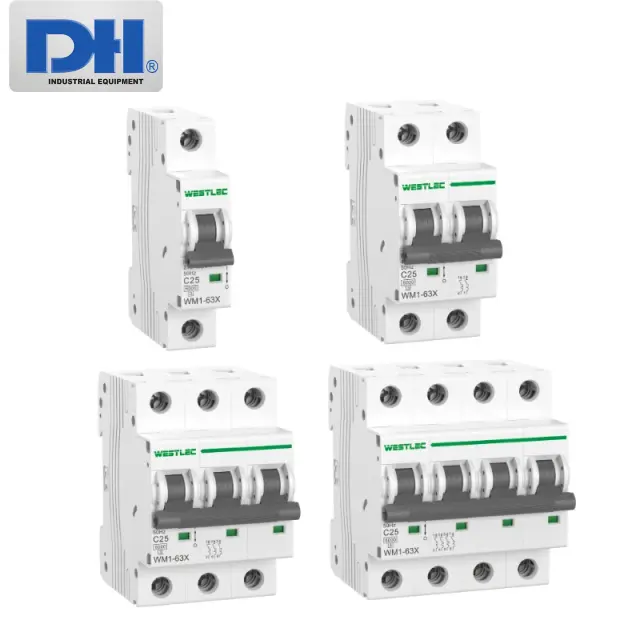

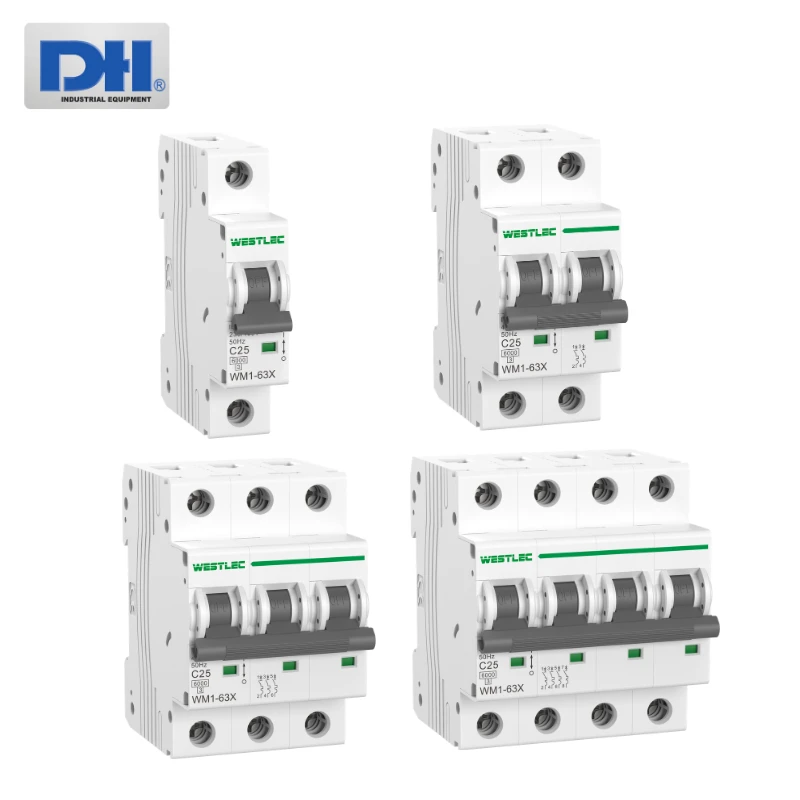

Đa dạng số cực 1P, 2P, 3P, 4P, 1P+N, 3P+N

5 Ưu Điểm Nổi Bật MCB AC 63A Westlec WM1-63X

1. Bảo vệ quá dòng và ngắn mạch

CB tép WM1-63X tích hợp cơ cấu tác động nhiệt – từ, cho phép bảo vệ mạch điện trước sự cố quá tải và ngắn mạch. Khi hệ thống xảy ra quá tải kéo dài, cơ cấu nhiệt tác động để ngắt mạch. Trong trường hợp dòng ngắn mạch tăng cao đột ngột, cơ cấu từ tác động nhanh hơn để hạn chế ảnh hưởng của sự cố.

2. MCB AC 63A có khả năng cắt ngắn mạch 6kA

Khả năng cắt ngắn mạch định mức Icn = 6kA, cho biết MCB được thiết kế để cắt dòng ngắn mạch ở mức định mức theo điều kiện thử nghiệm. Do đó, khi lựa chọn MCB cho một tủ điện cụ thể, không nên chỉ dựa vào dòng định mức 63A mà cần xem xét cả khả năng ngắn mạch dự kiến tại vị trí lắp đặt.

3. Đa dạng cấu hình số cực

MCB AC 63A Westlec WM1-63X hỗ trợ:

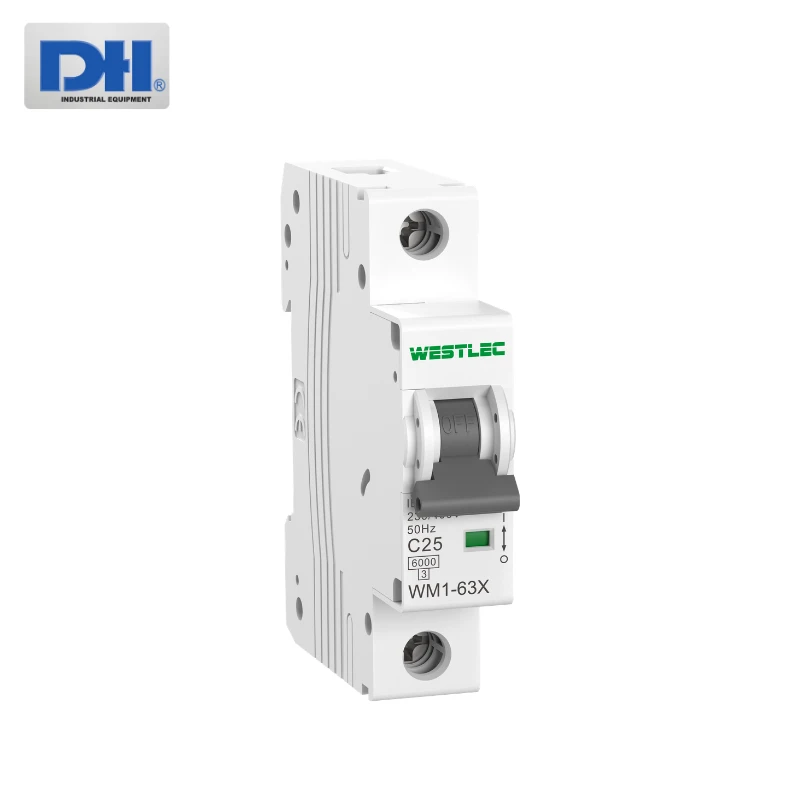

1P: mạch 1 pha, phù hợp cho các mạch nhánh cần đóng/cắt một dây pha.

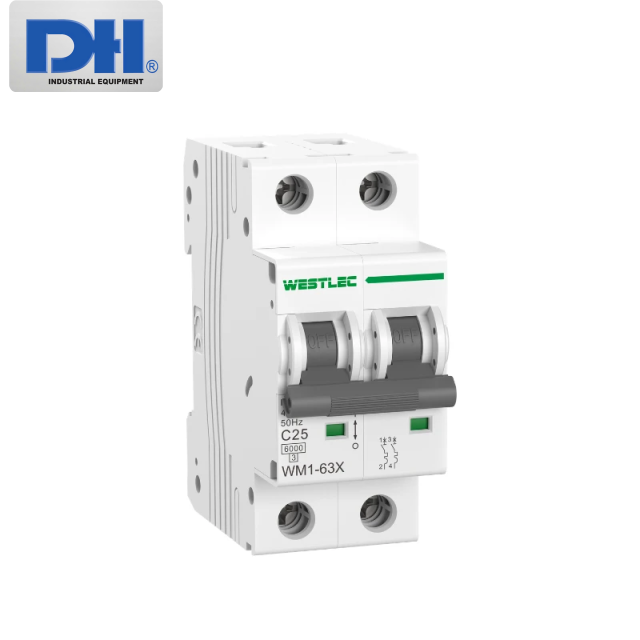

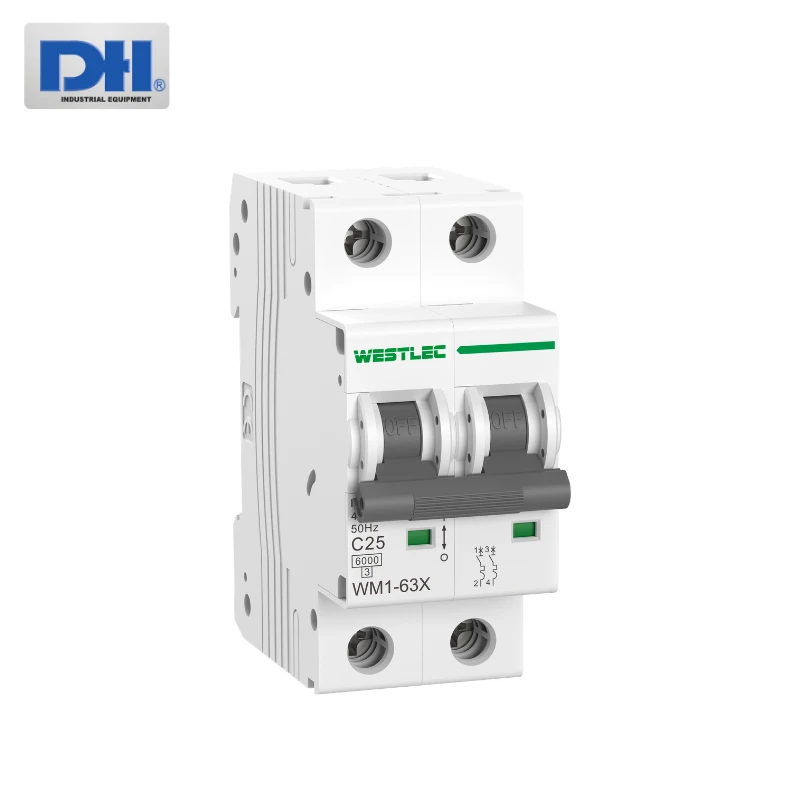

2P: phù hợp với mạch 1 pha cần đóng/cắt đồng thời hai cực.

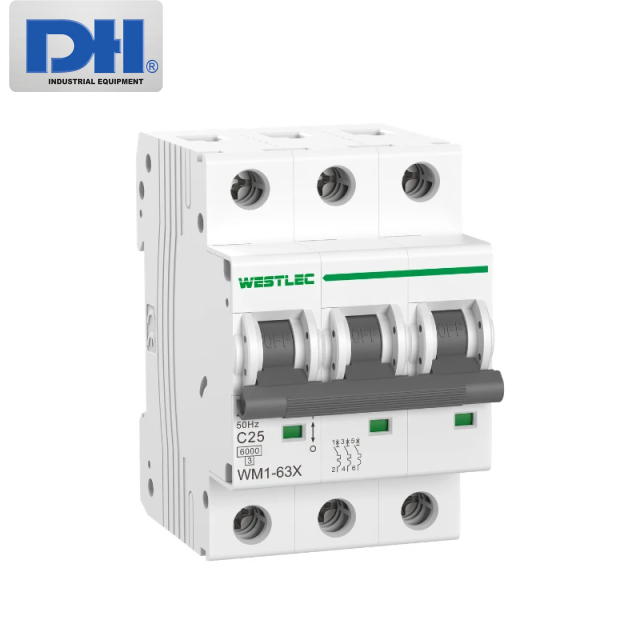

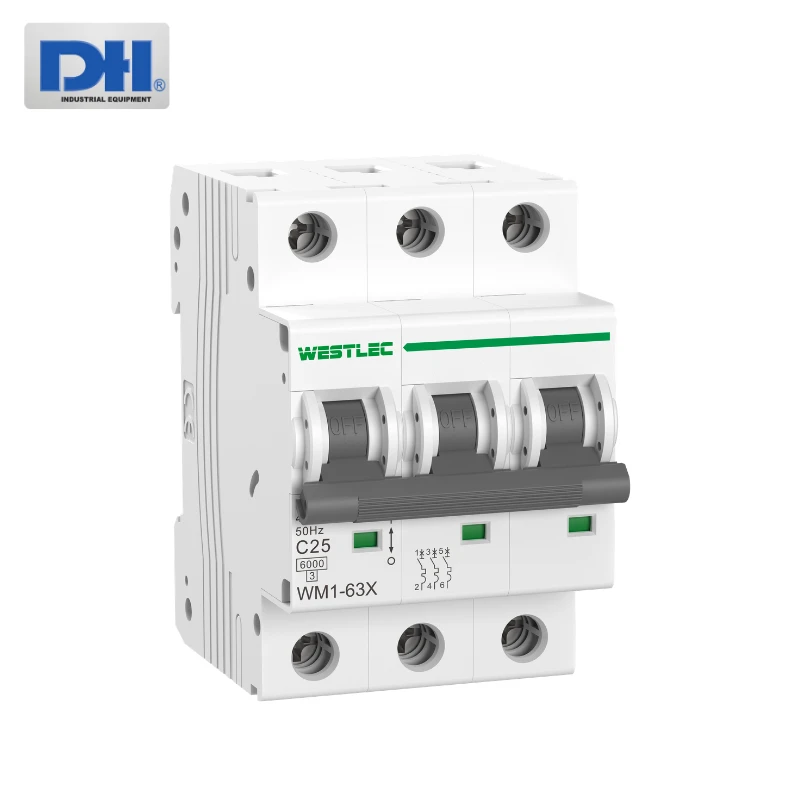

3P: dùng trong hệ thống điện 3 pha.

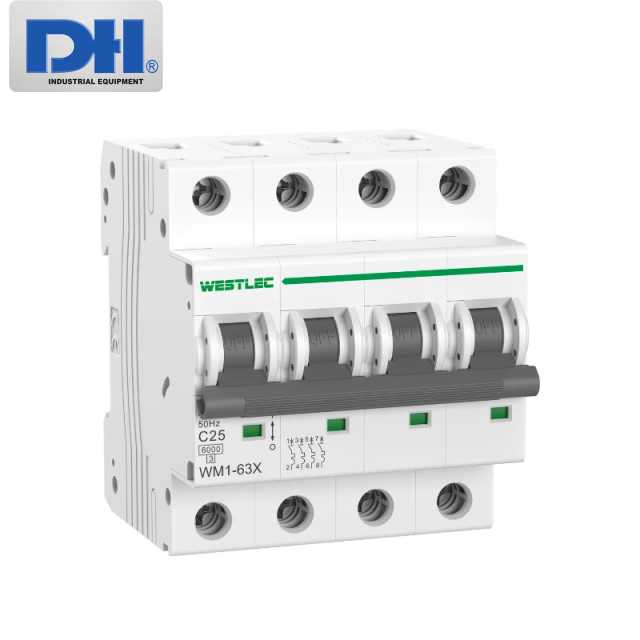

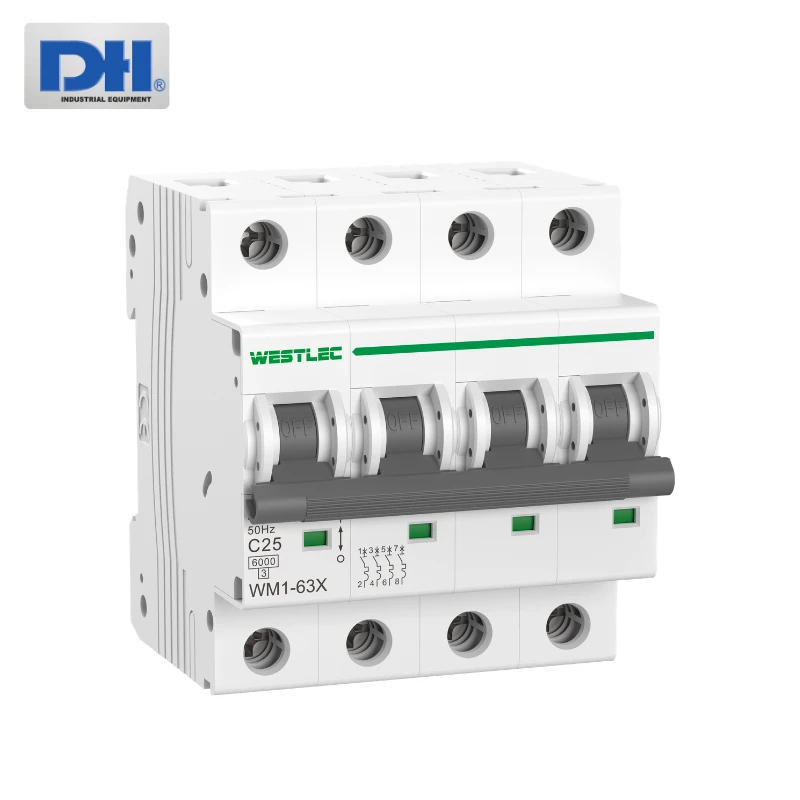

4P: đóng/cắt ba pha và trung tính.
1P+N: cấu hình một pha có cực trung tính.
3P+N: cấu hình ba pha có cực trung tính.

Việc có nhiều cấu hình giúp kỹ sư và đơn vị thi công lựa chọn MCB phù hợp với sơ đồ điện của từng công trình.

4. Lắp đặt nhanh trên thanh DIN 35mm

MCB AC 63A WM1-63X được thiết kế để gắn trên thanh DIN 35mm, phù hợp với cấu trúc tủ điện và hộp phân phối tiêu chuẩn. Đầu cực hỗ trợ đấu nối bằng cáp hoặc thanh cái dạng chốt, giúp thuận tiện khi bố trí nhiều MCB trong cùng một tủ điện. Tiết diện dây dẫn tối đa tại đầu cực là 25mm² và mô-men siết tối đa 2,5 N·m.

5. Tuổi thọ điện và cơ khí cao

MCB AC 63A WM1-63X có độ bền điện 4.000 chu kỳ đóng/cắt, độ bền cơ 10.000 chu kỳ đóng/cắt. Đảm bảo an toàn và tiết kiệm chi phí thay mới thiết bị thường xuyên.

Aptomat Tép AC Westlec WM1-63X Thường Ứng Dụng Ở Đâu?

Nhờ dải dòng điện 1A–63A và nhiều lựa chọn số cực, MCB AC 63A WM1-63X có thể được sử dụng cho nhiều ứng dụng điện hạ áp như:

Hệ thống điện dân dụng: Nhà phố, biệt thự, căn hộ, văn phòng, cửa hàng.
Hệ thống điện thương mại – công nghiệp: Tủ điện phân phối, tủ điện điều khiển, nhà xưởng, máy móc và thiết bị điện, hệ thống chiếu sáng.
Hệ thống điện mặt trời: MCB AC 63A có thể được sử dụng ở phía AC của hệ thống điện mặt trời. Tùy theo thiết kế hệ thống, dòng điện làm việc, điện áp và yêu cầu bảo vệ của inverter.

Đặc biệt, khi lựa chọn MCB cho inverter, cần tính toán theo dòng AC đầu ra của inverter, cấu hình hệ thống, tiết diện dây dẫn và dòng ngắn mạch dự kiến, thay vì lựa chọn chỉ dựa trên công suất inverter.

Solar DH - Đơn Vị Cung Cấp MCB AC 63A Westlec WM1-63X Chính Hãng

Solar DH cung cấp các thiết bị đóng cắt và phụ kiện điện phục vụ hệ thống điện dân dụng, công nghiệp và điện mặt trời. Chúng tôi cam kết cung cấp sản phẩm chính hãng, đầy đủ chứng từ CO, CQ và hóa đơn đi kèm. Ngoài ra, đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng tư vấn và

MCB AC 63A Westlec WM1-63X là dòng aptomat tép AC có khả năng bảo vệ quá dòng và ngắn mạch, khả năng cắt ngắn mạch định mức 6kA, hỗ trợ nhiều cấu hình số cực và dòng định mức từ 1A đến 63A.
