MCB AC Westlec WM1-63 1A–63A | Aptomat AC 6kA

Mã sản phẩm:
WM1-63
- Chức năng bảo vệ: Quá dòng, ngắn mạch
- Cơ chế tác động: Nhiệt – từ (Thermo-magnetic)

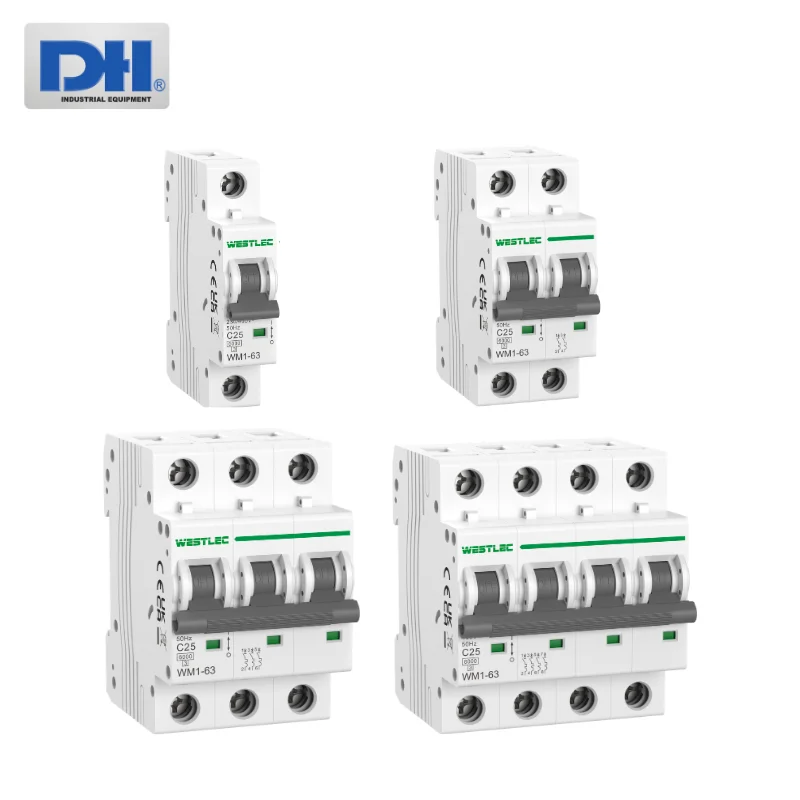

- Số cực: 1P, 2P, 3P, 4P, 1P+N, 3P+N
- Điện áp định mức (Ue): 240/415V~
- Tần số định mức: 50/60Hz
- Dòng điện định mức (In): 1A–63A
- Khả năng cắt ngắn mạch định mức (Icn): 6kA
- Bảo hành: 1 năm
Lượt xem:
1
Giá:
Liên hệ

Thông tin sản phẩm
Bình luận

MCB AC Westlec WM1-63 là aptomat tép AC chuyên dùng để đóng cắt và bảo vệ mạch điện, trước các sự cố quá dòng và ngắn mạch. Sản phẩm sử dụng cơ chế tác động nhiệt – từ (Thermo-magnetic), có nhiều lựa chọn dòng định mức từ 1A đến 63A và cấu hình 1P, 2P, 3P, 4P, 1P+N, 3P+N.

Theo thông tin từ Westlec, WM1-63 có điện áp định mức 240/415V~, tần số 50/60Hz, khả năng cắt ngắn mạch định mức 6kA, đáp ứng IEC/EN 60898-1. Sản phẩm có thể được sử dụng trong tủ điện dân dụng, thương mại, công nghiệp và các mạch AC của hệ thống điện mặt trời khi được lựa chọn phù hợp với thiết kế điện.

Thông Số Kỹ Thuật WM1-63

Tiêu chuẩn: IEC/EN 60898-1
Chức năng bảo vệ: Quá dòng, ngắn mạch
Cơ chế tác động: Nhiệt – từ (Thermo-magnetic)
Số cực MCB AC Westlec WM1-63: 1P, 2P, 3P, 4P, 1P+N, 3P+N
Điện áp định mức (Ue): 240/415V~
Tần số định mức: 50/60Hz
Dòng điện định mức (In): 1A–63A
Khả năng cắt ngắn mạch định mức (Icn): 6kA
Cấp giới hạn năng lượng: Class 3
Điện áp chịu xung định mức (Uimp): 4kV (1,2/50μs)
Điện áp thử nghiệm cách điện: 2kV, 50/60Hz trong 1 phút
Độ bền điện: 4.000 chu kỳ
Độ bền cơ: 10.000 chu kỳ
Cấp bảo vệ MCB AC Westlec WM1-63: IP20
Nhiệt độ môi trường: -5°C đến +40°C
Độ ẩm tối đa: 95%
Tiết diện dây tối đa: 25mm²
Mô-men siết tối đa: 2,5N·m
Lắp đặt: Thanh DIN 35mm
Kiểu thanh cái: Pin / Fork
Phương thức cấp nguồn: Hai chiều (Bi-Directional)
Chỉ thị trạng thái: Đỏ: ON / Xanh lá: OFF

Xem thêm: MCB Westlec WM1-125S 63A-125A | Aptomat AC 6kA Chính Hãng

MCB AC Westlec WM1-63 Có Phù Hợp Lắp Cho Hệ Thống Điện Mặt Trời Không?

Có thể sử dụng aptomat WM1-63 cho các mạch AC, của hệ thống điện mặt trời nếu thông số thiết bị phù hợp với thiết kế. Trong một hệ thống điện mặt trời sẽ bao gồm:

Tấm pin → Inverter → Tủ điện AC → MCB AC → Tải/lưới điện

MCB AC Westlec WM1-63 có thể được bố trí ở phía AC của inverter để thực hiện chức năng đóng cắt và bảo vệ mạch theo thiết kế. Khi lựa chọn WM1-63 cho hệ thống điện mặt trời, cần kiểm tra:

Điện áp AC của hệ thống.
Dòng điện làm việc của mạch.
Số pha và số cực cần bảo vệ.
Đặc tính tải.
Dòng ngắn mạch dự kiến.
Khả năng cắt 6kA của MCB.
Tiết diện và khả năng chịu tải của dây dẫn.

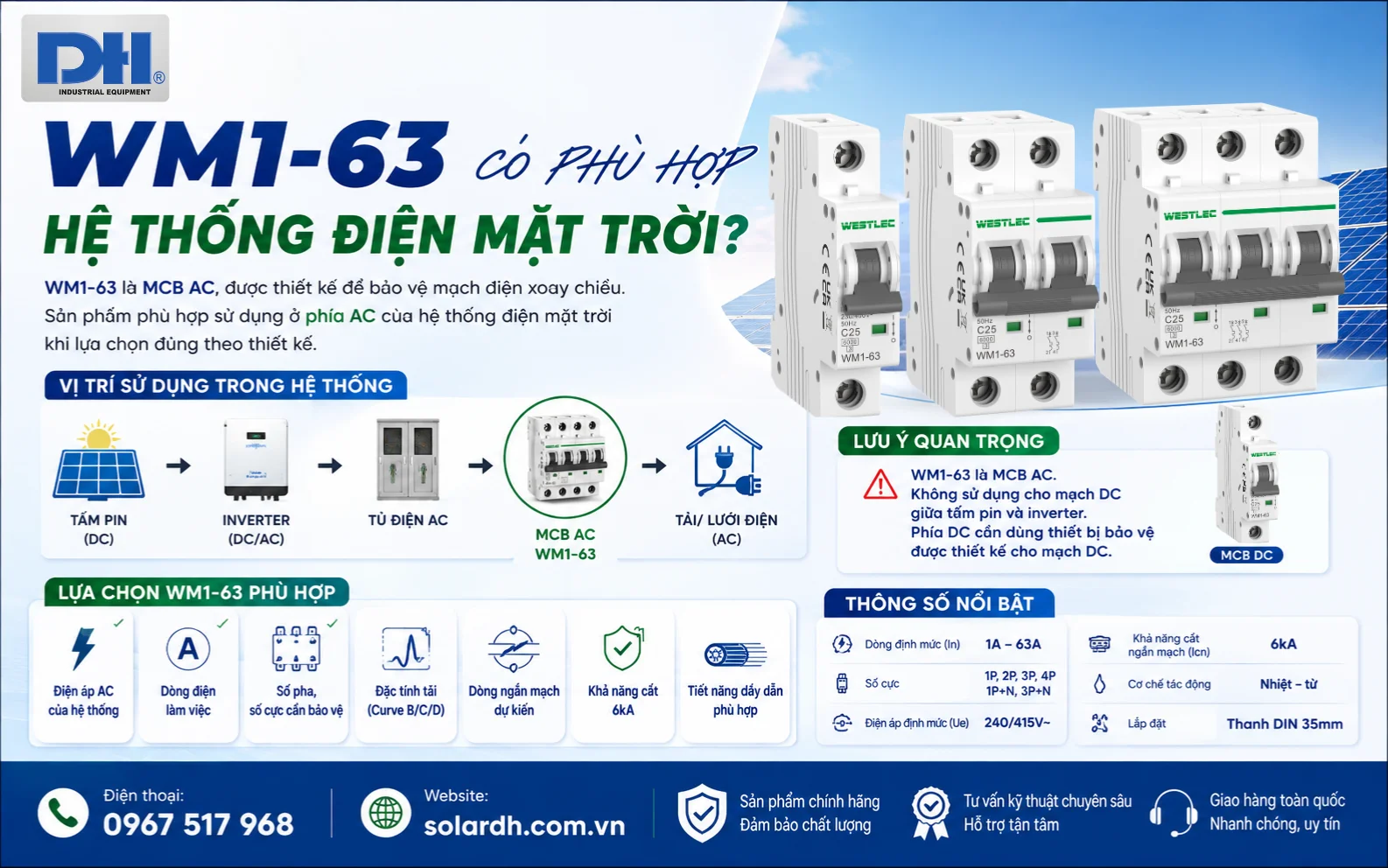

MCB AC Westlec WM1-63 bố trí bảo vệ trên tủ điện mặt trời — MCB AC Westlec WM1-63

Lưu ý: Không nên lấy MCB AC Westlec WM1-63 để thay thế cho thiết bị bảo vệ DC ở phía giữa PV và inverter. Phía DC của hệ thống điện mặt trời cần sử dụng thiết bị được thiết kế phù hợp cho mạch DC, đặc biệt về điện áp, khả năng dập hồ quang và khả năng cắt dòng DC. Đây là điểm rất quan trọng, khi thiết kế hệ thống điện mặt trời an toàn.
